Структурное остекление SG

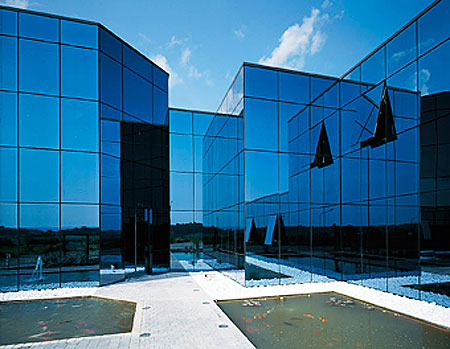

Предлагаемая система структурного остекления предназначена для изготовления светопрозрачных фасадов без видимого крепления стеклопакетов. Фиксация заполнения происходит с торца заполнения, в пространство между стеклопакетами устанавливаются термоизолирующие материалы, снаружи шов заделывается силиконовым герметиком или уплотнителем. Основой для данной системы является стоечно-ригельная фасадная система ALT F50.

Конструкция стеклопакета системы ALT F50 SG.

Для изготовления фасадов со структурным остеклением необходимо использовать специальные стеклопакеты, в состав которых включены U-образный профиль с приклеенной двусторонней клейкой лентой AYPC.F50.1702 и вторичный структурный силиконовый герметик (например, Dow Corning 3362 и 3793, Sika IG-16 и IG-25). Клейкая поверхность профиля AYPC.F50.1702 позволяет быстро и без видимых затруднений устанавливать его по всему периметру внутреннего стекла, далее пространство между стеклами в торце стеклопакета заливается вторичным герметиком. В системе ALT F50 SG предусматривается использование широкого спектра стекол – внутреннего толщиной 6, 8, 12 и 14 мм, наружного 6-12 мм, что в итоге дает возможность создавать фасад со стеклопакетами большой площади.

После установки стоечно-ригельного каркаса начинается остекление фасада. Перед монтажом стеклопакетов по всему периметру в паз U-образного профиля происходит установка прижимных элементов. Далее происходит установка заполнения на опорные подкладки и фиксация торцевых прижимов в центральном пазу стойки и ригеля при помощи шурупов Ø 5,5 DIN 7982 с потайной головкой. По результатам проведенных испытаний, максимальная несущая способность на вырыв точечного узла крепления, состоящего из прижимного элемента и двух винтов, составляет более 1000 Н. По всему периметру стеклопакета насчитывается более одного десятка таких узлов, это позволяет надежно зафиксировать заполнение в конструкции и исключить его непроизвольное выпадение.

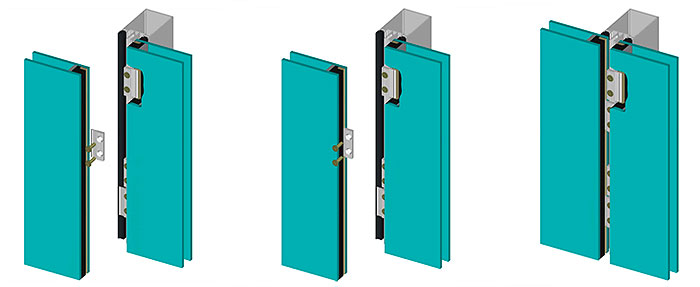

Процесс установки стеклопакета.

На последующих этапах в зону фальца стеклопакета устанавливаются термоизолирующие материалы и происходит декоративная заделка шва. Всем знакомые прижимные планки и крышки из классической стоечно-ригельной системы заменяются на декоративный шовный уплотнитель (FRK47 и FRK48) либо на шовный силиконовый герметик (например, Dow Corning 797 или Sikasil WS-304), устойчивый к различным погодным факторам.

Для реализации «условно холодных» зон в системе предусмотрена комбинация алюминиевых и ПВХ-профилей. Алюминиевый профиль служит направляющей для прижимного элемента, ПВХ-профиль предназначен для уменьшения теплопотерь, выравнивания зазора между стеклом и алюминиевой рамкой и, при необходимости, установки за стеклом панели из листового материала. К собранной при помощи угловых закладных элементов алюминиевой раме присоединяется ПВХ-профиль.

Данная рамная конструкция приклеивается к стеклу при помощи силиконового герметика (например, Dow Corning 995 и 895 или Sikasil IG-18 и IG-20). Полученный остекленный блок, как и стеклопакет, фиксируется в витраже при помощи прижимных элементов.

При необходимости в качестве заполнения в непрозрачных зонах можно использовать листы из композитных материалов, алюминия или нержавейки. В данном случае приклейка происходит при помощи двусторонней клейкой ленты 3M G23F и B23F.

Для обеспечения безопасности в системе ALT F50 SG предусмотрены страховочные элементы AYPC.F50.1946 и AYPC.F50.1948, обеспечивающие механическую поддержку наружного стекла и исключающие выпадение заполнения при землетрясениях, ураганах и других форс-мажорных случаях.

Для изготовления эркерных фасадов, различных угловых переходов в системе ALT F50 SG введены угловые прижимные элементы, с помощью которых структурная конструкция может быть повернута на одной стойке на любой угол от -90º до +90º.

В качестве открывающихся элементов в структурных фасадах предлагается конструкция интегрированного окна ALTF50, зарекомендовавшая себя с лучшей стороны в классической стоечно-ригельной системе. Внешний вид данного окна в закрытом виде практически не отличим от глухих частей витража, тем самым снаружи создается однородный «стеклянный» облик всего структурного фасада, избавленного от прижимов и декоративных крышек.

Система структурного остекления ALT F50 SG обладает существенными конкурентными преимуществами:

1. изготовление конструкции различной конфигурации и степени сложности (прямые, угловые, эркерные, наклонные).
2. широкий диапазон заполнений – стеклопакеты от 26 до 40 мм со стеклами 6-14 мм, либо одинарные стекла или листовые материалы для непрозрачных зон.
3. упрощенный вариант изготовления стеклопакетов – предварительная приклейка U-образного профиля к внутреннему стеклу значительно уменьшает время сборки структурных стеклопакетов.
4. технологичный и простой монтаж стеклопакетов – предварительная установка прижимов в паз U-образного профиля упрощает установку стеклопакета в каркас фасада.
5. установка сверхтяжелых заполнений – шарнирная комбинация подкладок для тяжелых стеклопакетов позволяет устанавливать крупногабаритные заполнения массой 400 кг со стеклами толщиной до 14 мм.
6. два варианта заделки швов между стеклопакетами – силиконовый герметик или уплотнители FRK47 и FRK48.
7. два варианта фиксации стеклопакета в «скрытой створке» - приклейка на силиконовый герметик или при помощи набора уплотнителей и окантовочного профиля.
8. высокие теплотехнические характеристики – при заполнении толщиной 26 мм теплопроводность типового узла интегрированного окна составляет 2,7 W/m2*ºK, структурного остекления – 1,4 W/m2*ºK.
9. сборка при помощи шарнирных закладных трапециевидных (треугольных) рам и установка в непрозрачные зоны фасада непрямоугольных одинарных заполнений.
10. разработка подобъектных решений – использование двухкамерных стеклопакетов в структурном остеклении, возможность установки заполнений толщиной до 52 мм и др.
