Профили и комплектующие для роллетных ворот
Группа компаний «Алютех» производит и предлагает на рынке широкий ассортимент профилей, комплектующих и приводов для роллетных ворот. Собственное производство позволяет обеспечить высококонкурентные цены при строгом контроле за качеством выпускаемых товаров.
Выберите интересующую Вас группу:
Варианты монтажа
Роллетные ворота могут монтироваться как с защитным коробом, так и без короба – на консолях.
Основное преимущество роллетных ворот на консолях или с боковыми крышками с каретками – плавное и безопасное перемещение по направляющим шинам, снижение изгибающих нагрузок на элементы подвеса, что существенно увеличивает срок эксплуатации роллетных ворот. Бескоробной монтаж подходит только для внутренней установки – в помещении.

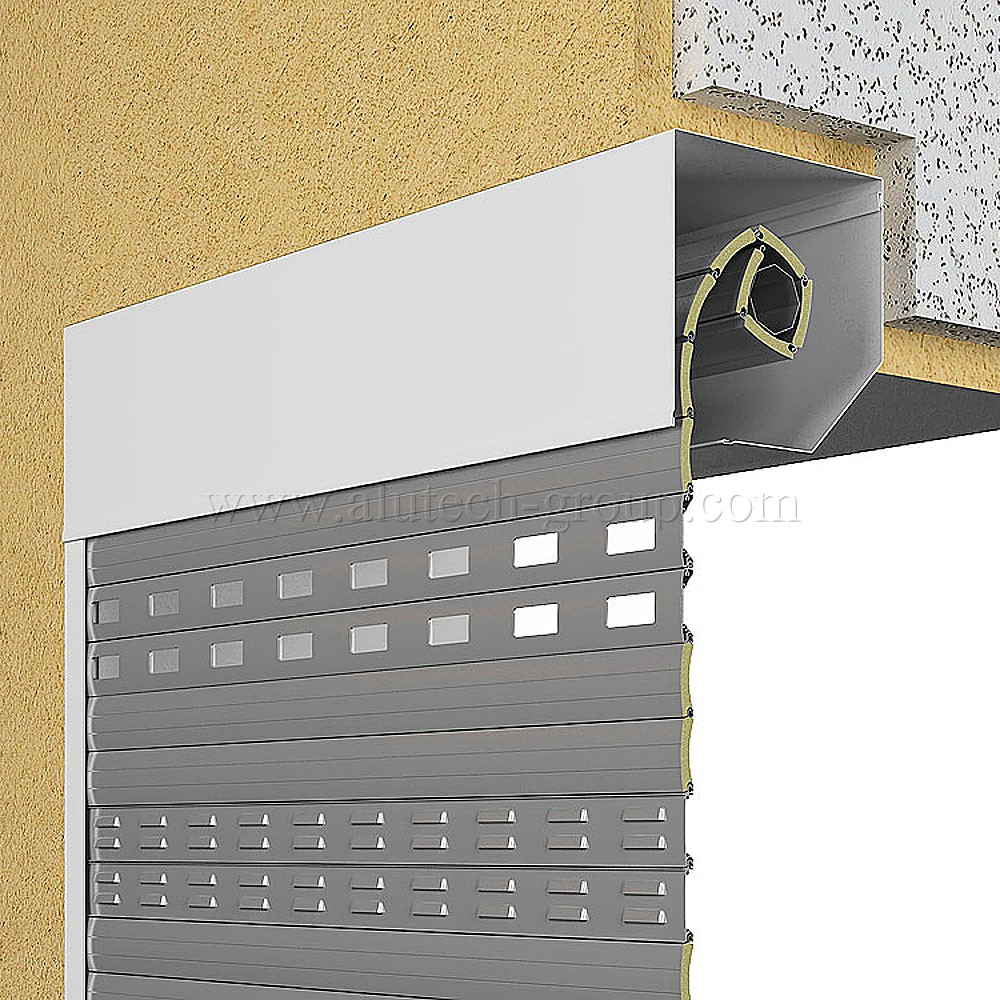

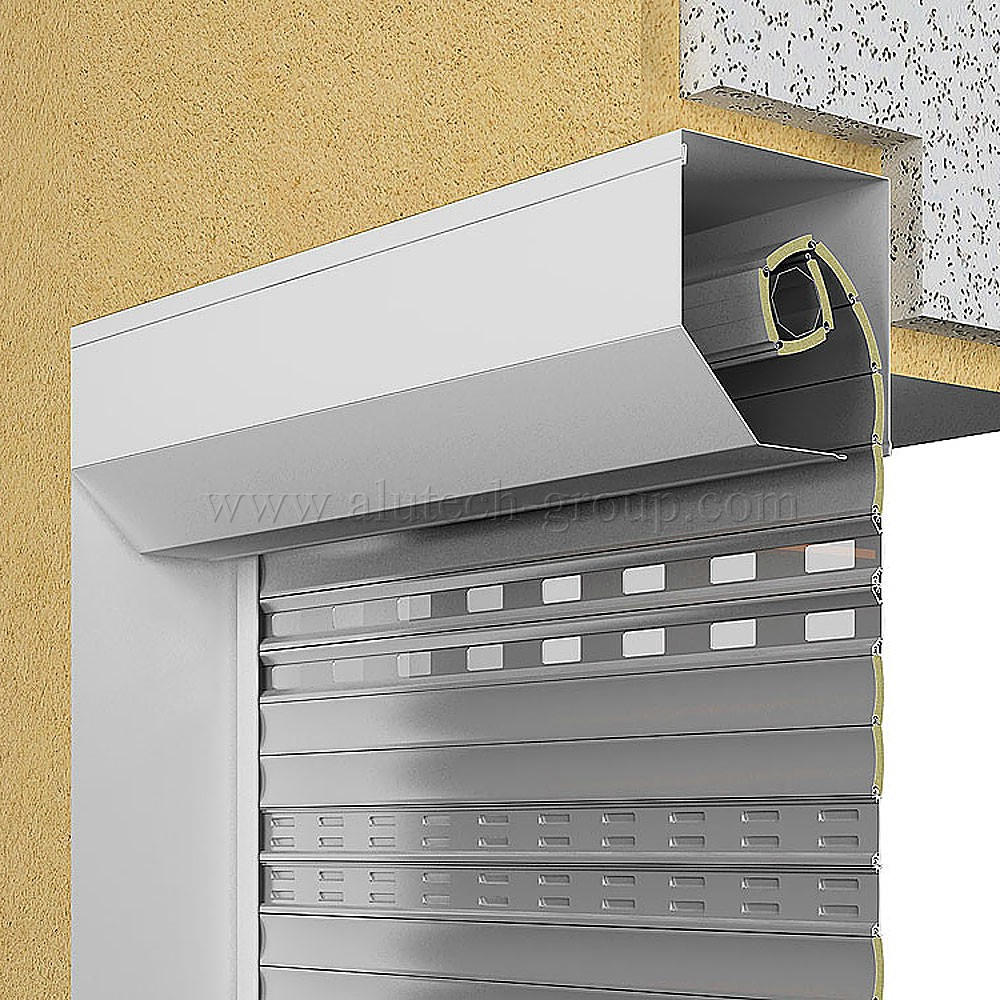

| Монтаж с защитным коробом |
Бескоробной монтаж на консолях |
 |
 |
Монтаж роллетных ворот можно запланировать на этапе проектирования нового объекта или осуществить на построенном объекте. Различают следующие основные виды монтажа:
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Роллетные профили
Полотно роллетных ворот состоит из алюминиевых профилей роликовой прокатки и экструдированных.
Профили роликовой прокатки
Профили изготовлены из высококачественной алюминиевой ленты с двухслойным лакокрасочным покрытием, отличающимся высокой износоустойчивостью. Благодаря пенозаполнению профили обладают тепло- и звукоизоляционными характеристиками.

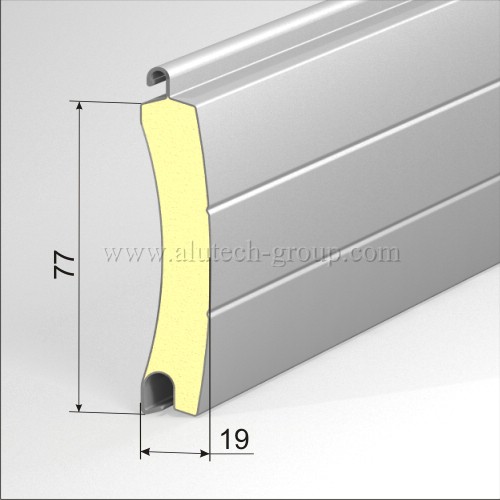

AG/77
c мягким пенным наполнителем
Ветр. р-н 1a: B = 6,0 м S = 18,0 м.кв
Ветр. р-н 1 B = 5,7 м S = 17,0 м.кв
Ветр. р-н 2 B = 4,8 м S = 14,5 м.кв
Ветр. р-н 3 B = 4,6 м S = 13,8 м.кв

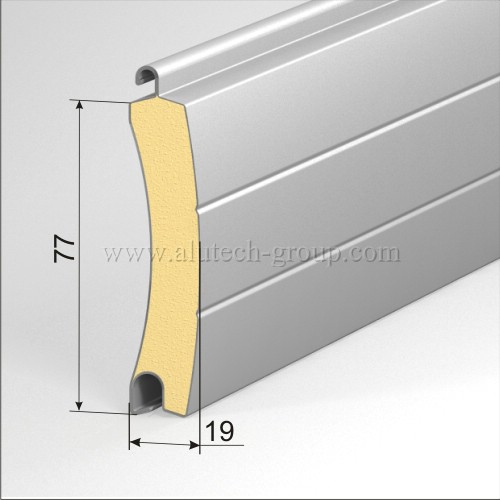

AG/77H
c твердым пенным наполнителем
Ветр. р-н 1a: B = 6,0 м S = 18,0 м.кв
Ветр. р-н 1 B = 6,0 м S = 18,0 м.кв
Ветр. р-н 2 B = 5,2 м S = 15,5 м.кв
Ветр. р-н 3 B = 4,8 м S = 14,3 м.кв
max ширина и max площадь приведены по СНиП 2.01.07

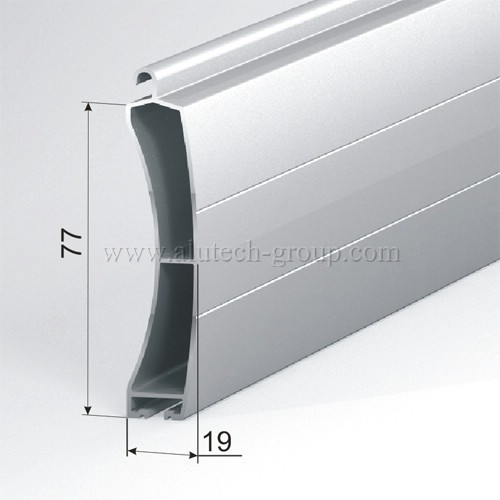

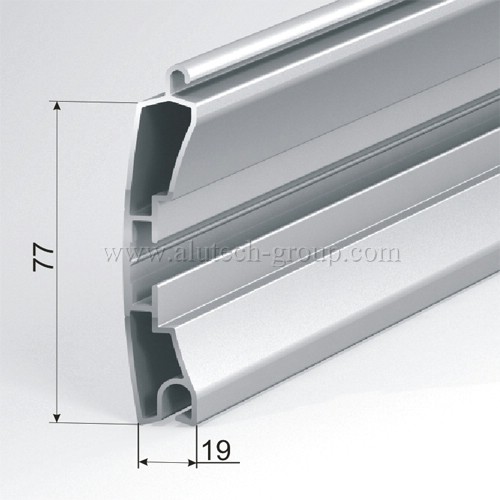

Роллетные профили экструдированные
Экструдированные профили для роллетных ворот производятся из алюминиевых слитков по технологии выдавливания через фильеры матрицы и дальнейшей технологии штамповки.

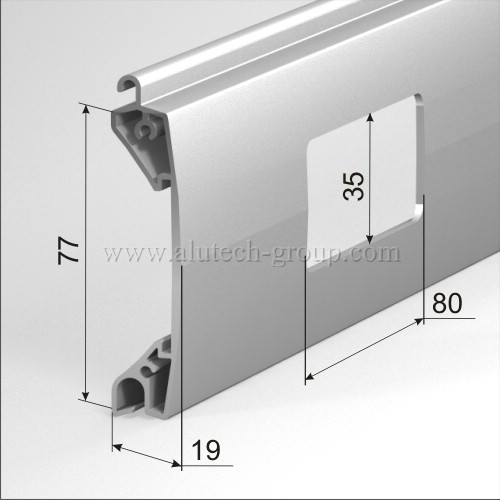

Смотровые профили обеспечивают попадание дневного света в помещение, вентиляционные – дополнительный воздухообмен в помещении. Смотровые профили применяются с прозрачными поликарбонатными вставками PI/77.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

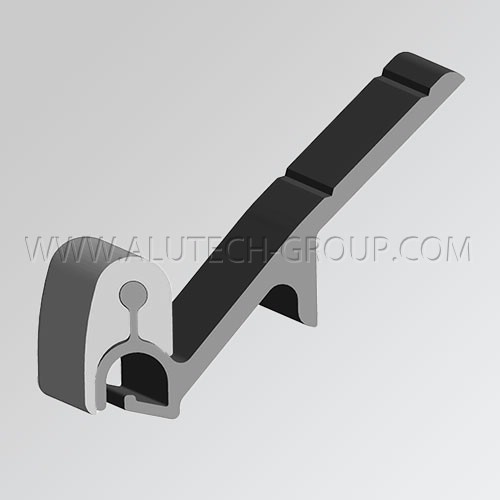

Концевой профиль
Широкий ассортимент концевых профилей позволяет выбрать как экономичный вариант (ES/77), так и профили с возможностью установки ригельного замка RL/77 и концевого захвата SH/77 (ESR/77 и ESR/77R). Два варианта исполнения ригельных профилей позволяют установить ригельный замок как снаружи, так и внутри помещения в зависимости от вида монтажа и предпочтений заказчика.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Направляющие шины
Для роллетных ворот «Алютех» предлагает 3 типоразмера шин: GR70x34E(IE), GR90x34E(BE), GR90x35. Шина GR70x34E(IE) является экономичным решением для комплектации роллетных ворот. Экономичность обеспечивается уменьшением размера зева шины, предназначенного для захода роллетного полотна – примерно на 20 мм по сравнению с шиной GR90x35. Шина GR90х34E(BE) имеет дополнительный паз под вставку-щетку.

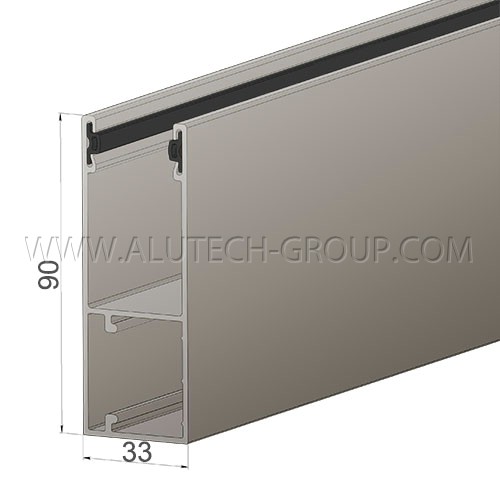

GR90x35
Для профилей AG/77, AG/77H,
EV/77, EA/77, AEG84, AEG45/S,
AER84 и крышек боковых
SF250a, SF300a, SF360/S
применяется совместно
с вставкой IS2/77

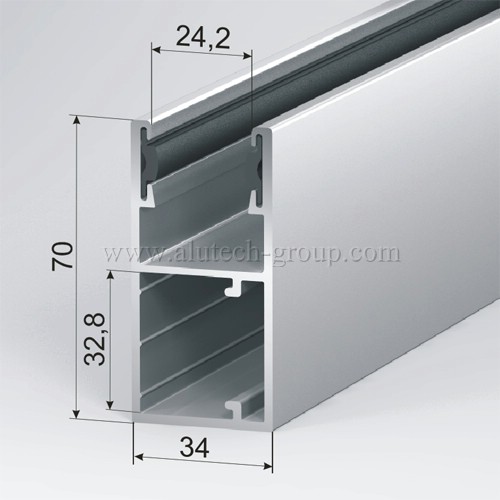

GR70x34E(IE)
Для профилей AG/77, AG/77H,
EV/77, EA/77, AEG84, AEG45/S,
AER84 и крышек боковых
SF250a, SF300a, SF360/S

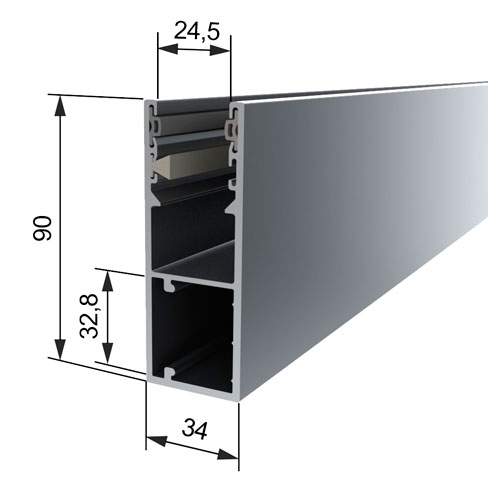

GR90x34E(BE)
Для профилей AG/77, AG/77H,
EV/77, EA/77, AEG84, AER84
и крышек боковых SF250a,
SF300a, SF360/S

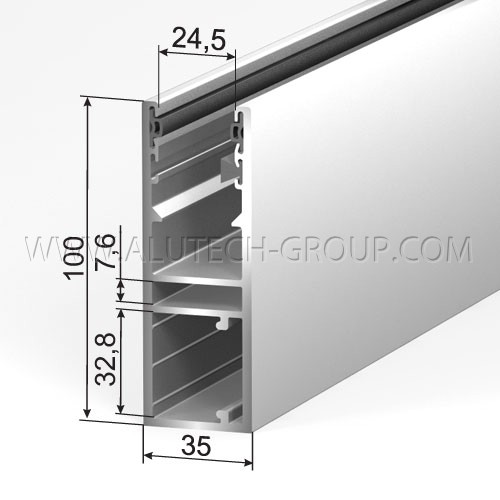

GR100x35IE
Для профилей AG/77, AG/77H,
EV/77, EA/77, AEG84, AER84
и крышек боковых SF250a,
SF300a, SF360/S

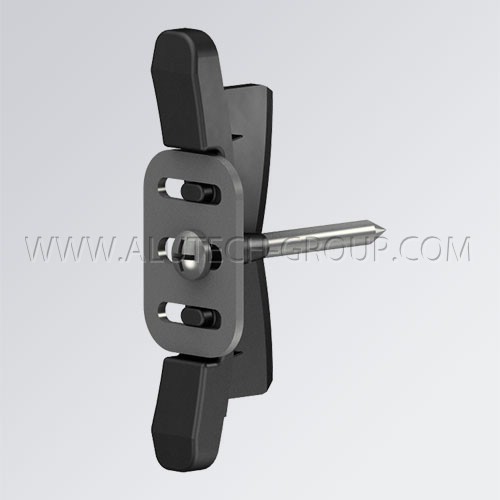

Боковой замок SP/77-MSW
Для профиля AG/77
и направляющих шин GR100x35IE,
GR70x34E (BE/IE)
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Защитные короба
«Алютех» производит широкий ассортимент защитных коробов. Для роллетных ворот предлагаются 45-градусные роллформинговые короба различных типоразмеров – от 250 до 405 мм.
Алюминиевые ролформинговые

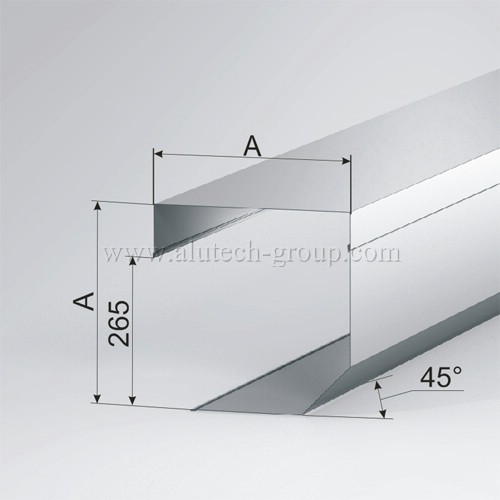

Защитный короб 45°, серия SB 45
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

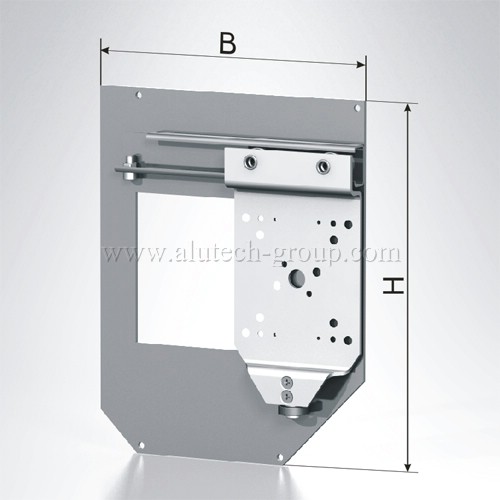

Боковые крышки, каретки, консоли

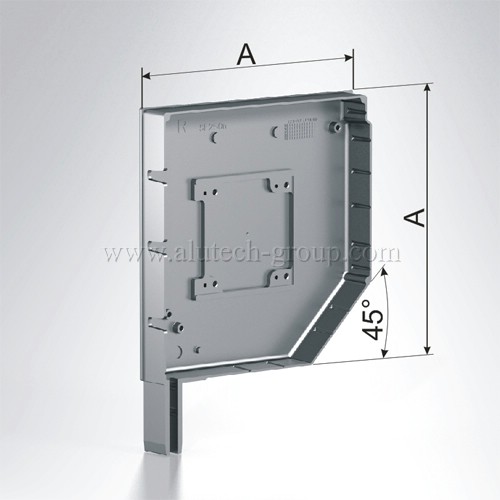

Подвижные каретки предназначены для установки в боковые крышки SF250а и SF300а и обеспечивают плавное заведение полотна роллетных ворот в направляющие шины. Максимально допустимая масса роллетного полотна в роллетных воротах с RC - 120 кг.

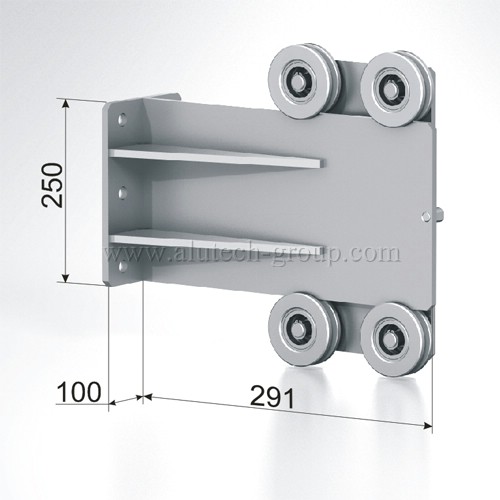

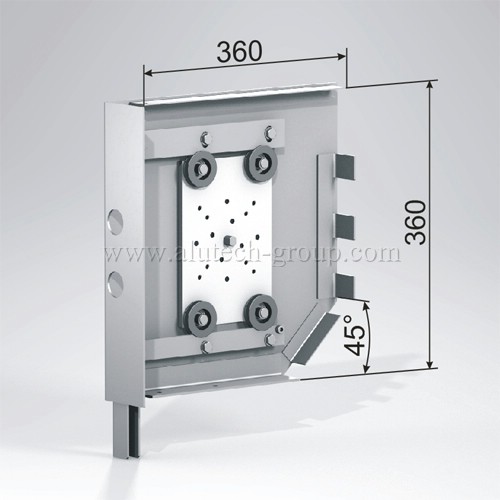

Стальные боковые крышки SF360/S применяются для монтажа роллетных ворот совместно с коробом защитным SB45/360. Консоль BRC используется для бескоробного типа монтажа роллетных ворот. Основная конструктивная особенность данных продуктов заключается в применении универсальных подвижных опорных кареток для установки вала. Конструкция каретки с опорой на четыре подшипниковых ролика обеспечивает плавное и безопасное перемещение по направляющим шинам и позволяет снизить изгибающие нагрузки на элементы подвеса, что существенно увеличивает срок эксплуатации роллетных ворот. Максимальная допустимая масса роллетного полотна в воротах с SF360/S и BRC – 200 кг.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

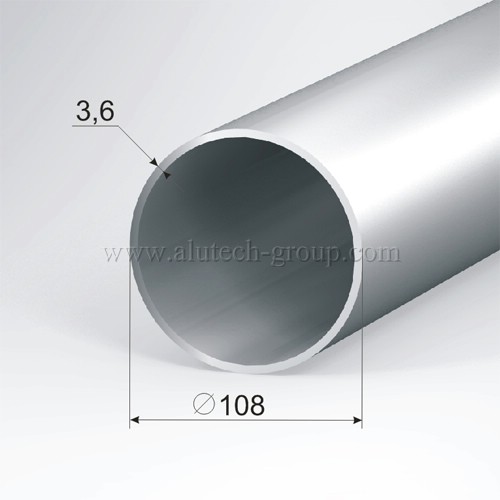

Октогональные валы

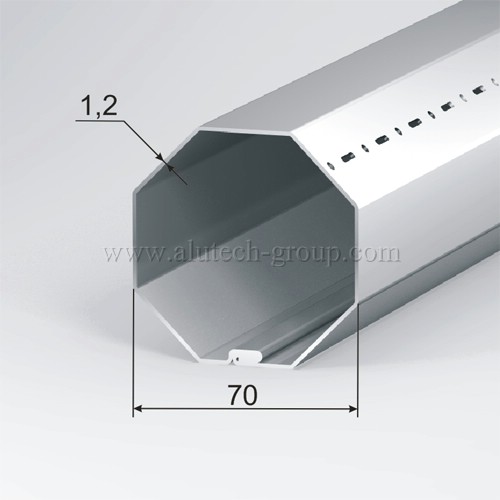

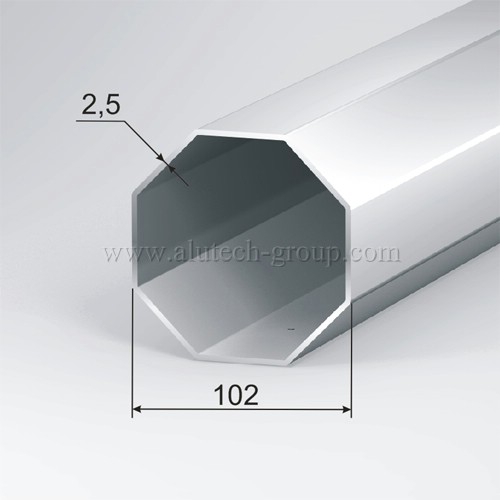

Октогональные валы производятся из высококачественной гальванизированной стали. Валы 70 и 102 мм имеют перфорационные отверстия для тяговых пружин.
Аксессуары

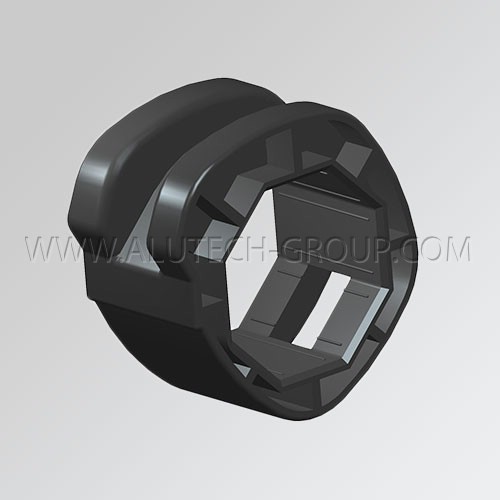

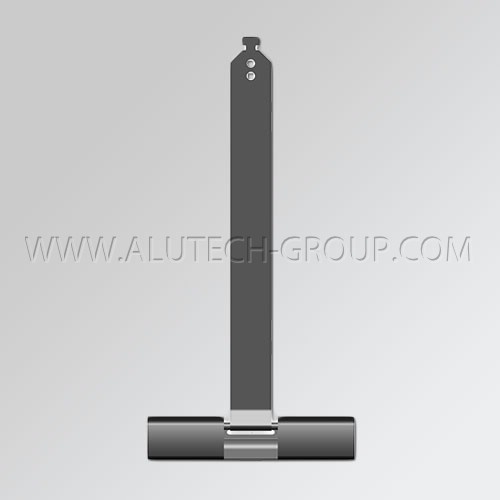

Для обеспечения повышенной устойчивости полотна к истиранию, а также боле компактной намотки на вал рекомендуется вместе с валом RT70x1,2 использовать в качестве элементов подвеса дистанционные кольца RDS70/77 и аксессуары к ним: тяговые пружины SS190RDS или профиль фиксирующий AEG77F.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

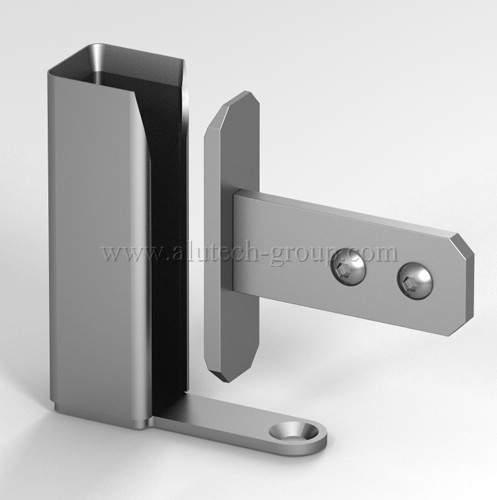

Концевой захват
Концевой захват SH/77 обеспечивает дополнительную устойчивость роллетного полотна к ветровым нагрузкам, благодаря чему препятствует выдуванию роллетного полотна из направляющих шин и позволяет устанавливать роллетные ворота на проемы большей ширины.
В состав комплекта захвата SH/77 входят: (1) крюк, (2) фиксатор, (3) закладная пластина, (4) винты для крепления.
Фиксатор (2) устанавливается в направляющую шину GR90x35 или GR90x34E(BE). Крюк (1) при помощи закладной пластины (3) и двух винтов (4) крепится в паз ригельного профиля ESR/77 или ESR/77R.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Система управления
Широкий ассортимент приводов и аксессуаров для управления роллетными воротами позволяет выбрать оптимальный вариант управления: как классический ручной привод, так и более комфортное и современное решение – многофункциональные электроприводы с интеллектуальными системами управления.
Ручное управление:
Автоматическое управление:
- электроприводы со встроенным радиоуправлением, с системой распознавания препятствий, системой ручного аварийного подъема для управления воротами при отключении электроэнергии;
- элементы управления – от простых настенных выключателей до интеллектуальных систем управления: программируемых таймеров, датчиков света и тепла, ветра и дождя.
Подробная информация об электроприводах и автоматических системах управления содержится в разделе «Автоматика».
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
