Профили и комплектующие для роллетных решеток серии AEG84
«Алютех» производит и предлагает широкий ассортимент профилей и комплектующих для роллетных решеток: решеточные, усиливающие, фиксирующие и концевые профили, направляющие шины, защитные короба и боковые крышки, подвижные каретки, консоли и др.
Роллетные решетки серии AEG84 рекомендуется устанавливать на больших проемах. Maксимальный размер роллетной решетки: ширина – 5,5 м, площадь – 16,5 кв.м; с усиливающим профилем: ширина – 7,0 м, площадь – 21 кв. м.
Выберите интересующую Вас группу:
Варианты монтажа
Роллетные решетки серии AEG84 могут монтироваться как с защитным коробом, так и без короба – на консолях.
Основное преимущество роллетных решеток на консолях или с боковыми крышками с каретками – плавное и безопасное перемещение по направляющим шинам, снижение изгибающих нагрузок на элементы подвеса, что существенно увеличивает срок эксплуатации роллетных решеток. Бескоробной монтаж подходит только для внутренней установки – в помещении.

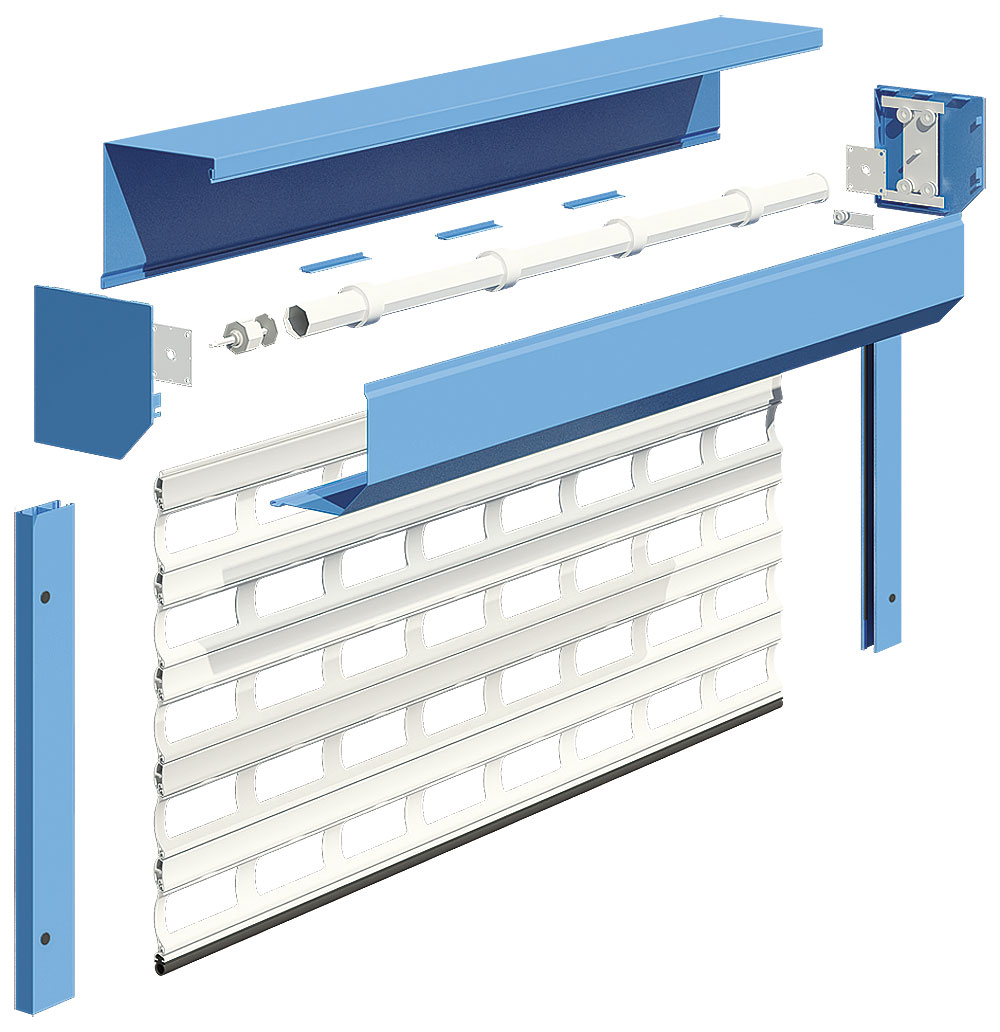

| Монтаж с защитным коробом |

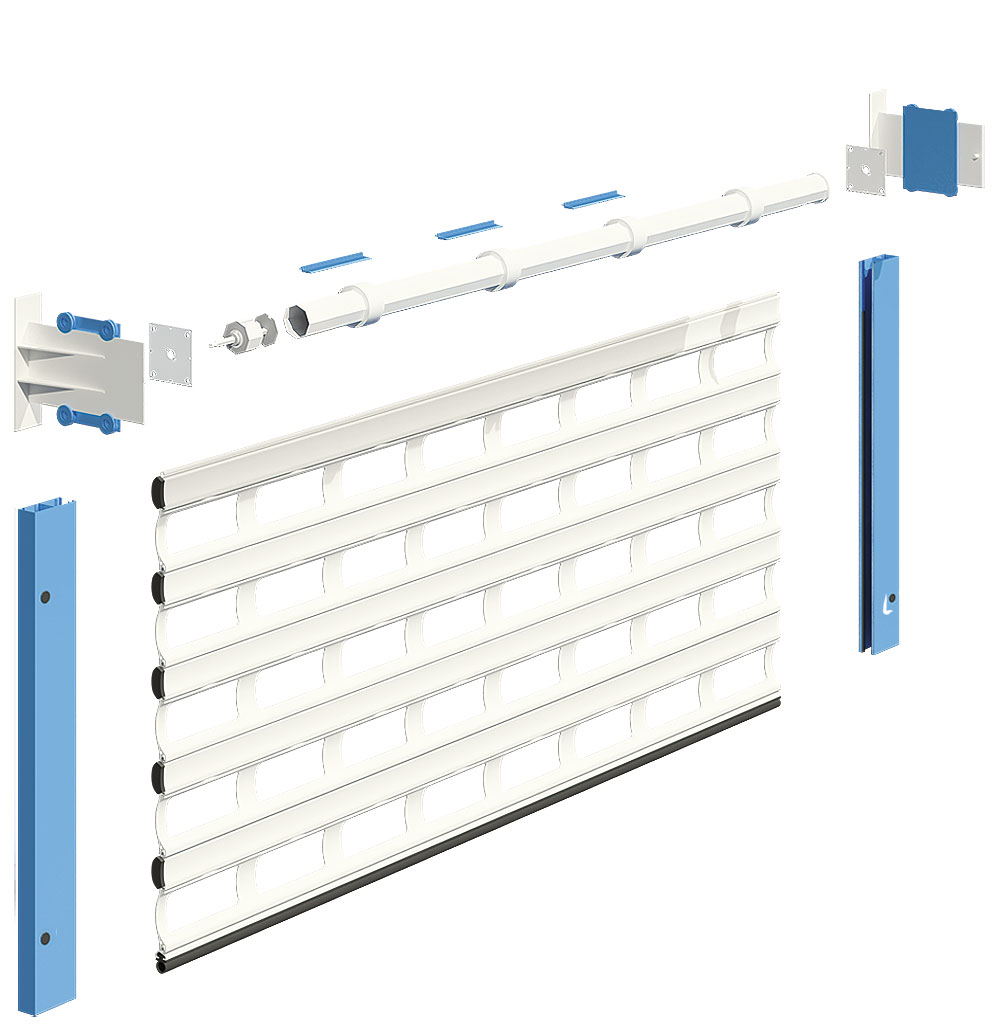

Бескоробной монтаж на консолях |
 |
 |
Различают следующие основные виды монтажа с наружным коробом:
Возможны и другие варианты монтажа, связанные с особенностями конструкции и проемов.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Роллетные профили
Широкая линейка профилей для роллетных решеток – решеточных, одностенных и двустенных усиливающих – позволяет подобрать различные комбинации профилей с учетом предпочтений заказчика и размеров проема.
Совместное применение с решеточными профилями AEG84 двустенных фиксирующих профилей AEG45/S обеспечивает повышенную прочность и дополнительную стабильность полотну решетки, что позволяет установить решетку на более широкие проемы.
Фиксирующий профиль AEG45/S предназначен для соединения полотна с валом и обеспечивает защиту от несанкционированного подъема решетки в закрытом состоянии.
Одностенный профиль AER84 при установке в нижней части полотна препятствует попаданию мусора за решетку и в целом повышает устойчивость конструкции.
Варианты комбинаций решеточных профилей AEG84 и AEG45/S
| Варианты комбинаций |
max ширина проема, м |
max площадь проема, кв. м |
| 5,5 |
6,0 |
6,5 |
7,0 |
| «1» |
AEG84 |
|
|
|
|
16,5 |
| «3+1» |
3 AEG84 + 1 AEG45/S |
|
|
|
|
18,0 |
| «2+1» |
2 AEG84 + 1 AEG45/S |
|
|
|
|
19,5 |
| «1+1» |
1 AEG84 + 1 AEG45/S |
|
|
|
|
21,0 |
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Концевой профиль
Для роллетных решеток серии AEG84 «Алютех» предлагает один концевой профиль ESU88(I).
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Направляющие шины
Для роллетных решеток «Алютех» предлагает 3 типоразмера шин: GR70x34E(IE), GR90x34E(BE), GR90x35. Шина GR70x34E(IE) является экономичным решением для комплектации роллетных решеток. Экономичность обеспечивается уменьшением размера зева шины, предназначенного для захода роллетного полотна, – примерно на 20 мм по сравнению с шиной GR90x35. Шина GR90х34E(BE) имеет дополнительный паз под вставку-щетку.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Защитный короб
Для роллетных решеток серии AEG84 «Алютех» предлагает 45-градусные роллформинговые короба от 250 до 405 мм.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Боковые крышки, каретки, консоли
Подвижные каретки предназначены для установки в боковые крышки SF250а и SF300а и обеспечивают плавное заведение полотна роллетных решеток в направляющие шины. Максимально допустимая масса масса роллетного полотна - 120 кг.
Стальные боковые крышки SF360/S применяются для монтажа роллетных решеток совместно с коробом защитным SB45/360. Консоль BRC используется для бескоробного типа монтажа роллетных решеток. Основная конструктивная особенность данных продуктов – применение универсальных подвижных опорных кареток для установки вала. Конструкция каретки с опорой на четыре подшипниковых ролика обеспечивает плавное и безопасное перемещение по направляющим шинам и позволяет снизить изгибающие нагрузки на элементы подвеса, что существенно увеличивает срок эксплуатации роллетных решеток. Максимальная допустимая масса роллетного полотна – 200 кг.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Октогональные валы
Октогональные валы производятся из высококачественной гальванизированной стали. Валы 70 и 102 мм имеют перфорационные отверстия для тяговых пружин.
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
Системы управления
Широкий ассортимент приводов и аксессуаров для управления роллетными решетками позволяет выбрать оптимальный вариант управления: как классический ручной привод, так и более комфортное и современное решение – многофункциональные электроприводы с интеллектуальными системами управления.
Ручное управление:
Автоматическое управление:
- электроприводы со встроенным радиоуправлением, с системой распознавания препятствий, системой ручного аварийного подъема для управления воротами при отключении электроэнергии;
- элементы управления – от простых настенных выключателей до интеллектуальных систем управления: программируемых таймеров, датчиков света и тепла, ветра и дождя.
Подробная информация об электроприводах и автоматических системах управления содержится в разделе «Автоматика».
Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
