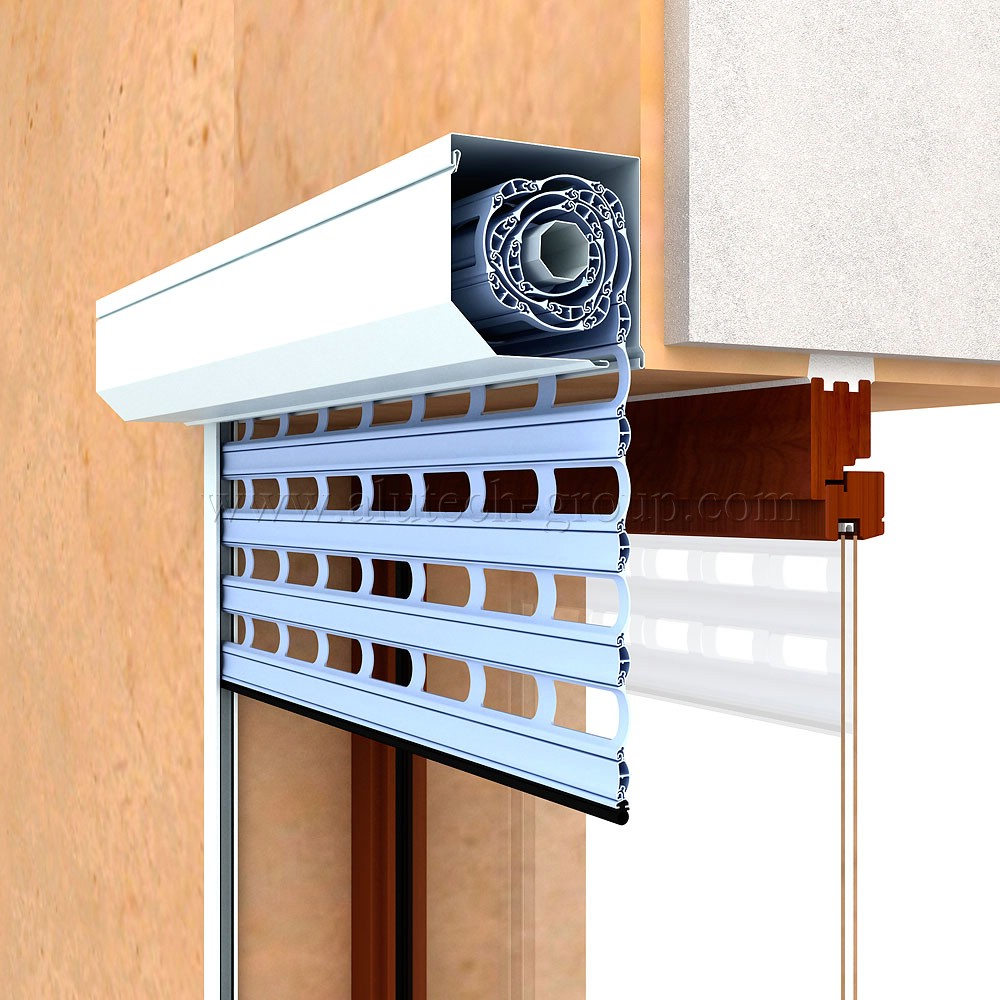

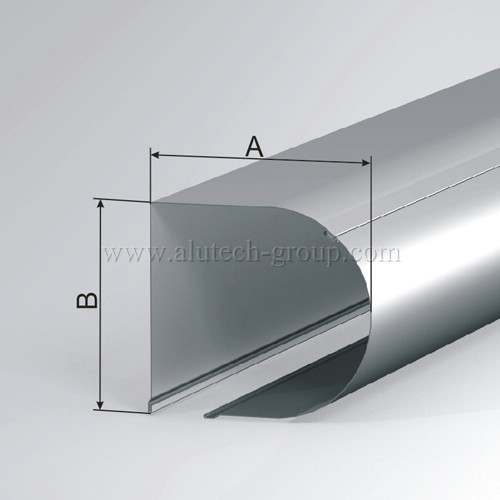

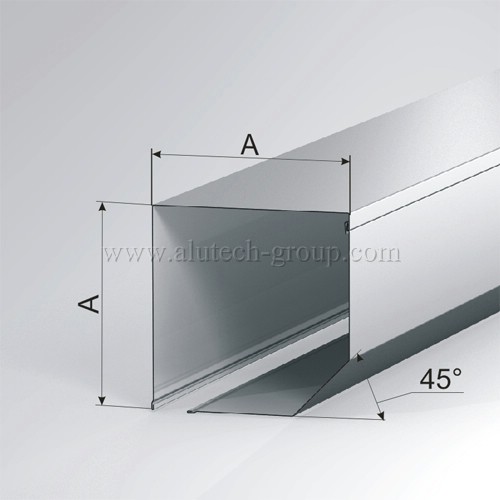

Монтаж с наружным коробом

Различают следующие основные виды монтажа с наружным коробом:

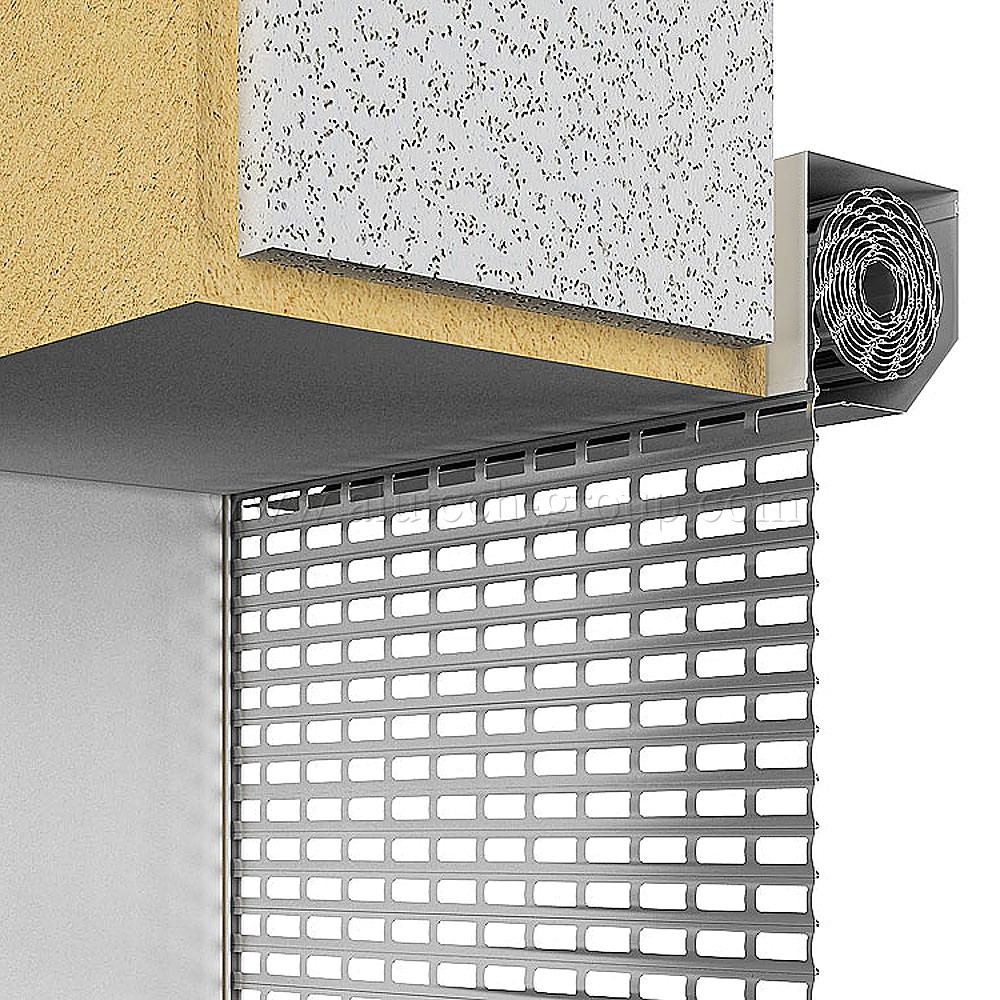

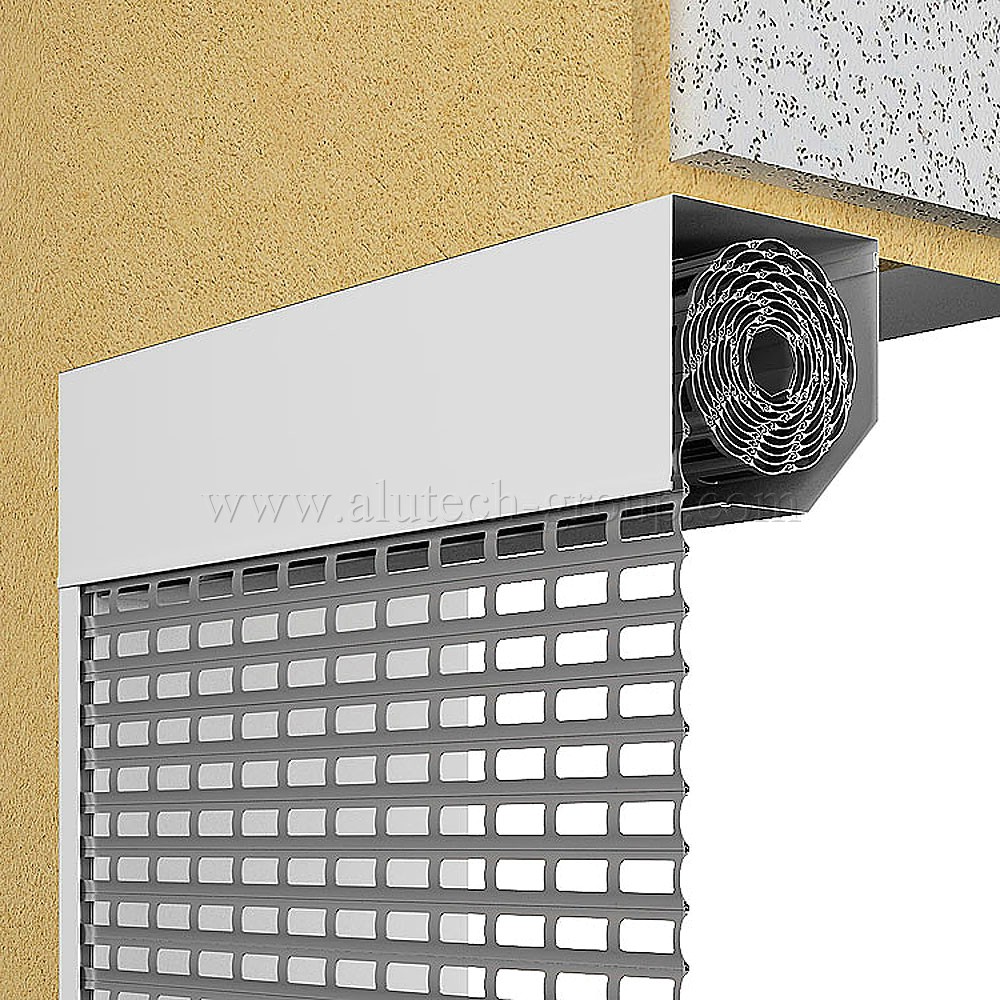

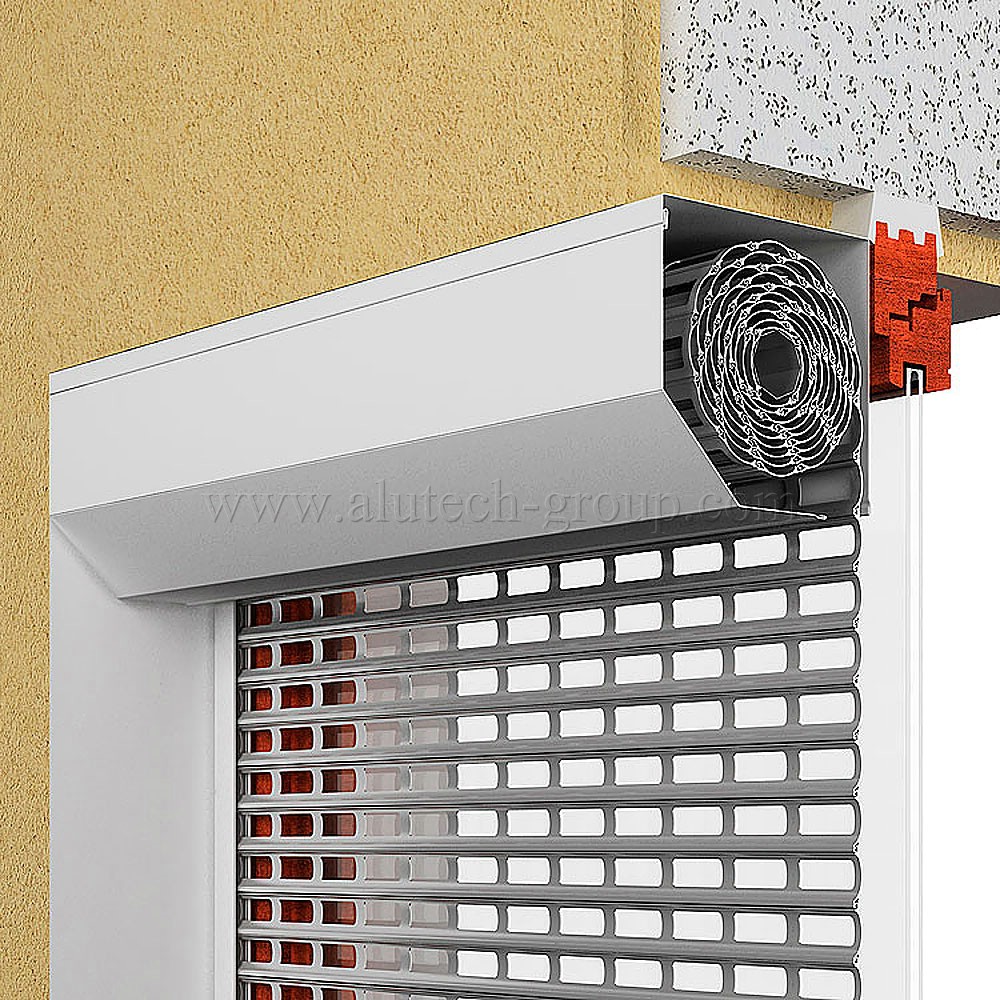

Накладной монтаж наружный

Накладной монтаж внутренний

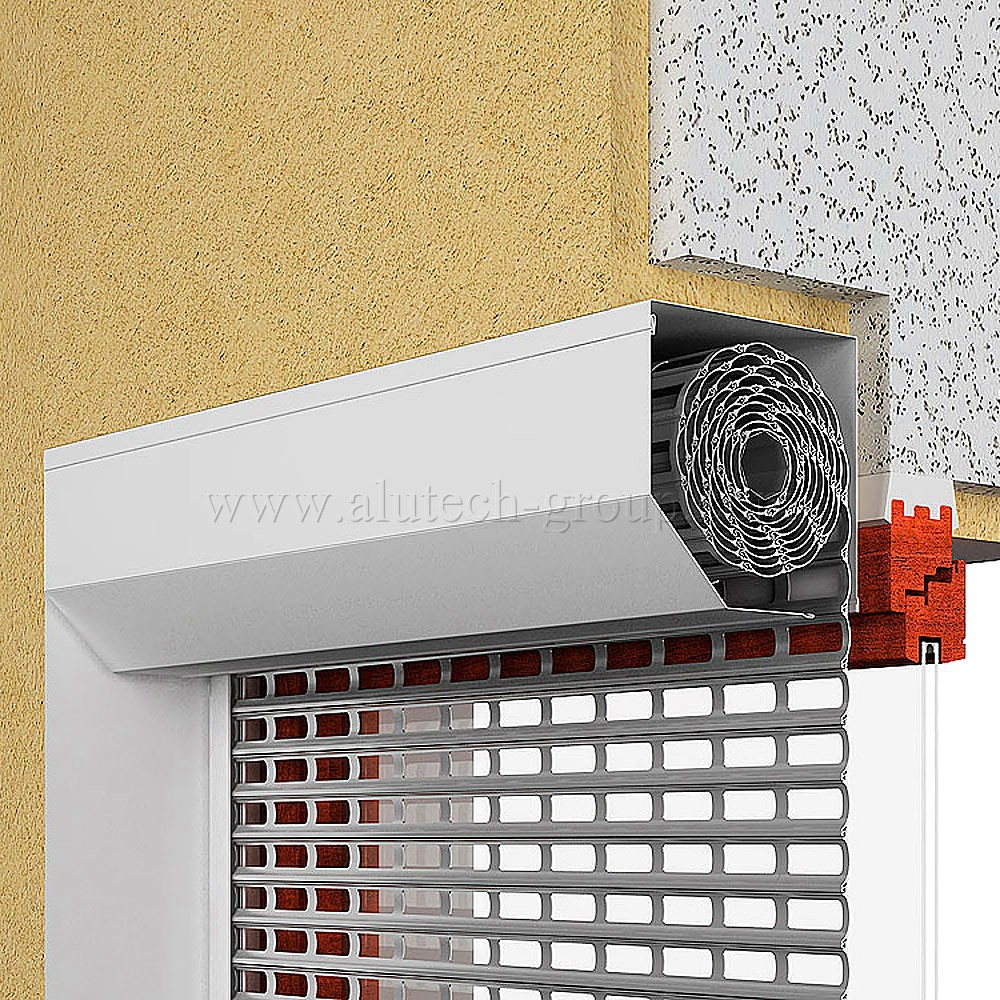

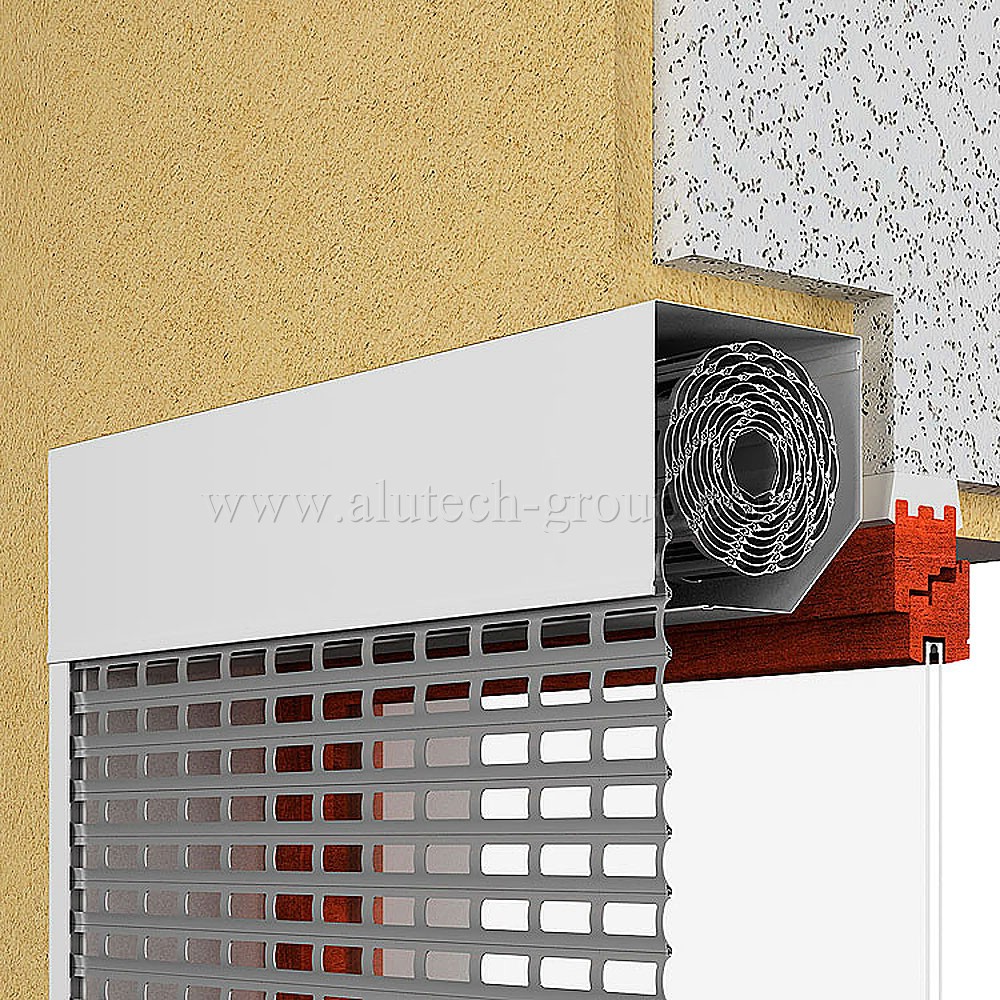

Встроенный монтаж наружный

Встроенный монтаж коробом внутрь

Комбинированный монтаж коробом
наружу

Комбинированный монтаж коробом
внутрь

след. пред.

Возможны и другие варианты монтажа, связанные с особенностями конструкции и проемов.

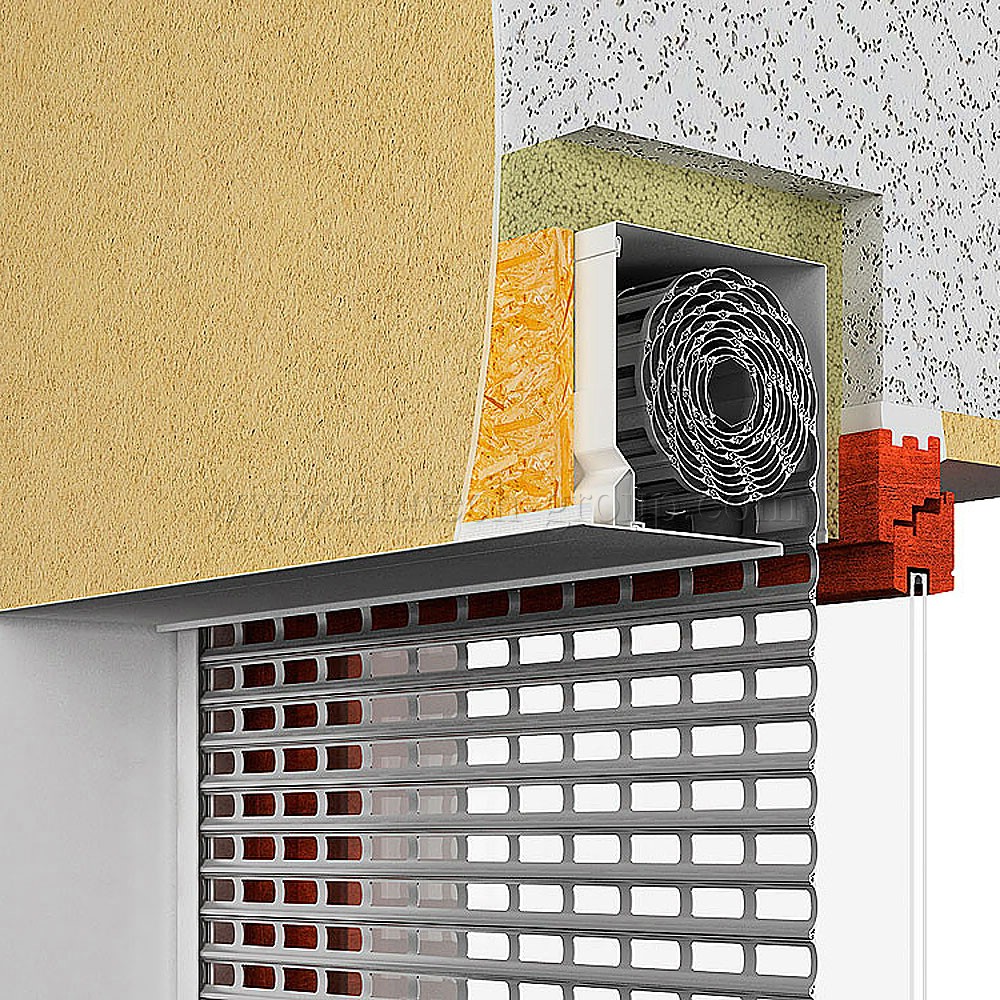

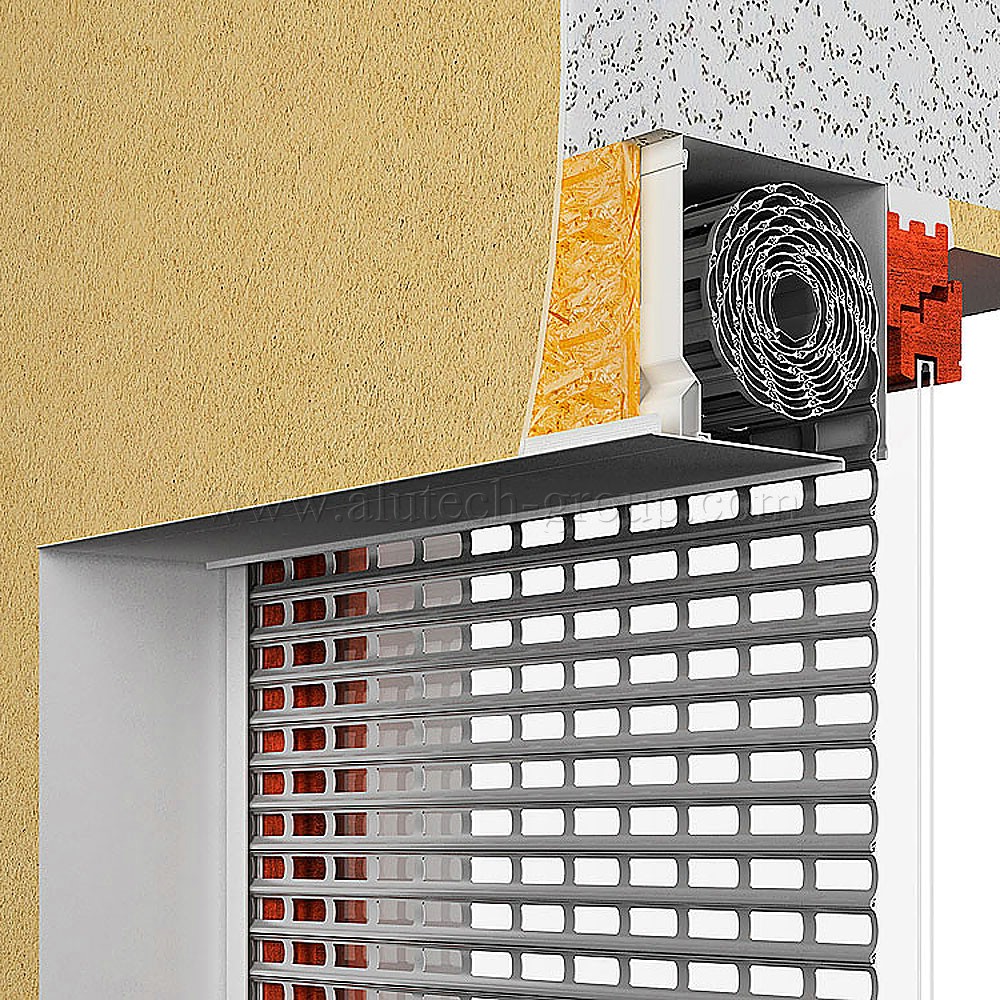

Монтаж со встроенным коробом серии SB-I

Основная особенность данной системы – скрытая установка защитного короба в фасад здания. Данные варианты монтажа предусматривают выполнение в процессе строительства специальных ниш в перемычке перекрытия проёма под установку короба роллетной решетки.

Различают следующие основные виды монтажа со встроенным коробом SB-I:

Монтаж с частичным
перекрытием проема

Монтаж над проемом

Монтаж в проеме

след. пред.

Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

Роллетные профили

Широкая линейка профилей для роллетных решеток – решеточных, одностенных и двустенных усиливающих – позволяет подобрать различные комбинации профилей с учетом предпочтений заказчика и размеров проема.

Совместное применение с решеточными профилями AEG56 двустенных фиксирующих профилей AEG30/S обеспечивает повышенную прочность и дополнительную стабильность полотну решетки, что позволяет установить решетку на более широкие проемы.

Фиксирующий профиль AEG30/S предназначен для соединения полотна с валом и обеспечивает защиту от несанкционированного подъема решетки в закрытом состоянии.

Одностенный профиль AER56 препятствует попаданию мусора за решетку при установке в нижней части полотна и в целом повышает устойчивость конструкции роллетной решетки.

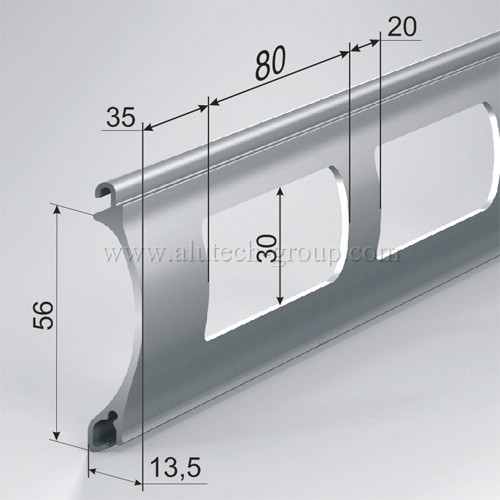

AEG56
Профиль решеточный

AER56
Профиль одностенный

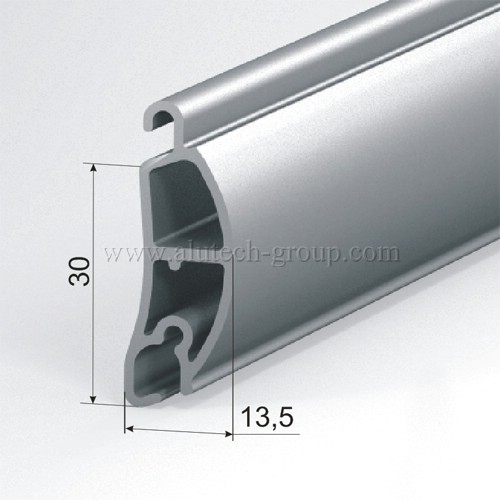

AEG30/S
Профиль усиливающий

AEG56F
Профиль фиксирующий

след. пред.

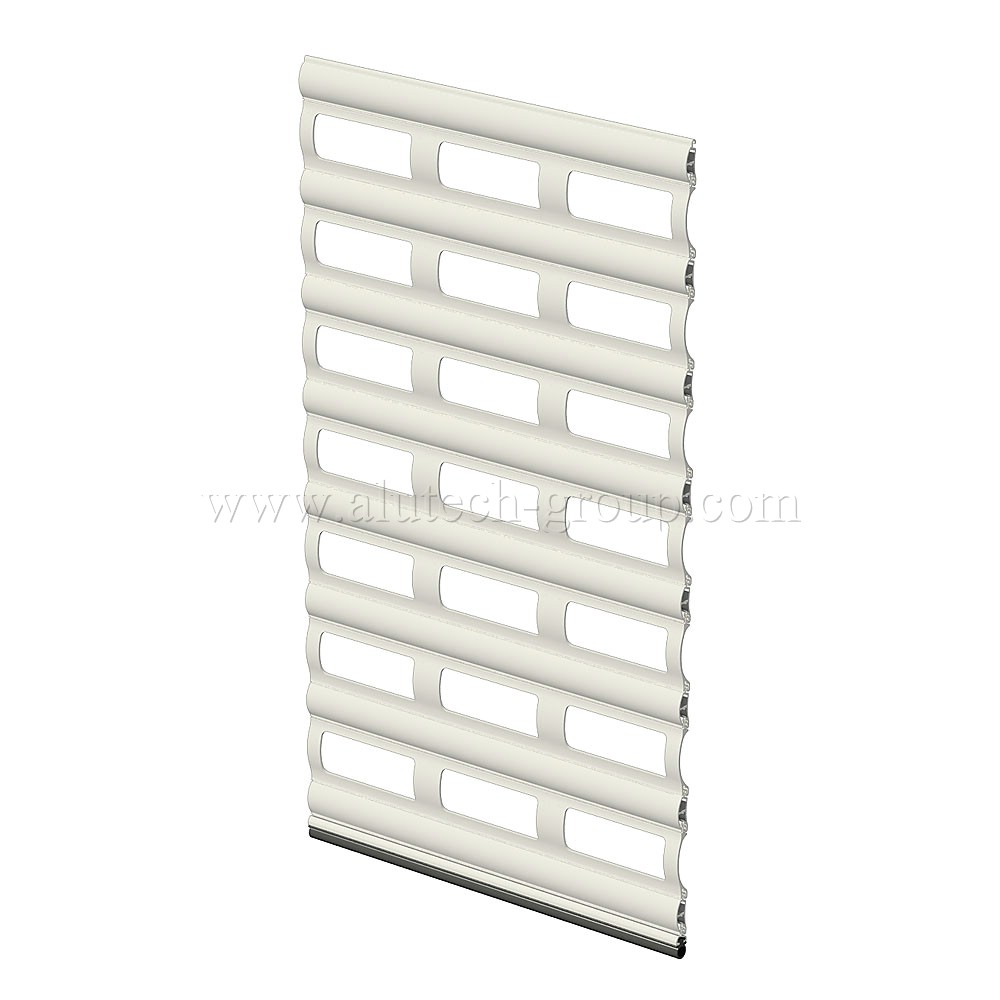

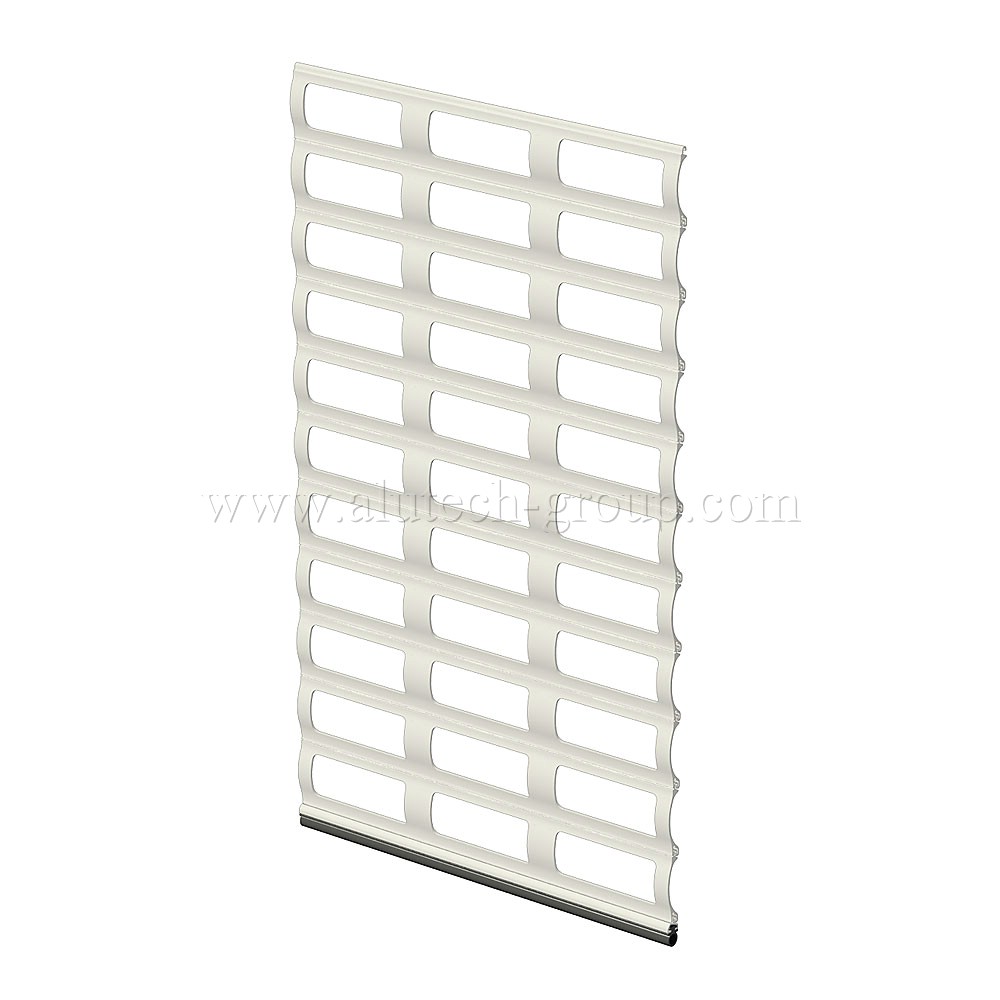

Варианты комбинаций решеточных профилей AEG56 и AEG30/S

1

3+1

2+1

1+1

след. пред.

Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

Концевые профили

Ассортимент концевых профилей позволяет выбрать как экономичный вариант (ES7), так и профили с возможностью установки ригельного замка RL (ESR60 и ESR60R). Два варианта исполнения ригельных профилей позволяют установить ригельный замок как снаружи, так и внутри помещения в зависимости от вида монтажа и предпочтений заказчика.

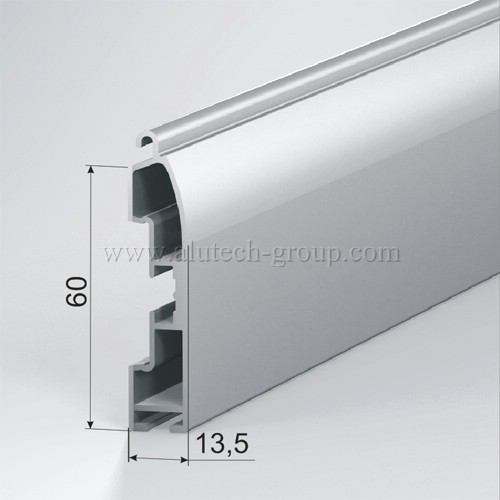

ESR60(I)

ESR60R(I)

ES7(I)

IS9 Вставка
Применяется совместно с профилями
ESR60, ESR60R и ES7

след. пред.

Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

Направляющие шины

«Алютех» предлагает несколько вариантов направляющих шин для роллетных решеток серии AEG56:

• Стандартные шины (GR70x26, GRM65x26, GRM66x27E/IE/BE, GR75x27E/IE/BE) – применяются для стандартных конструкций роллетных решеток с предъявлением базовых требований.
• Усиленные шины (GR75x27/S) – имеют большую толщину стенок и используются в конструкциях роллетных решеток для повышения противовзломной защиты объектов.

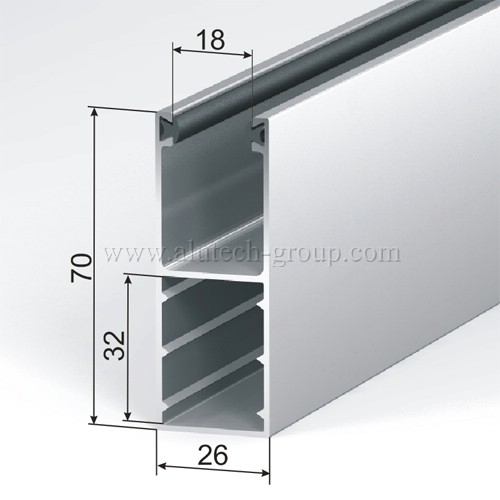

GR70x26

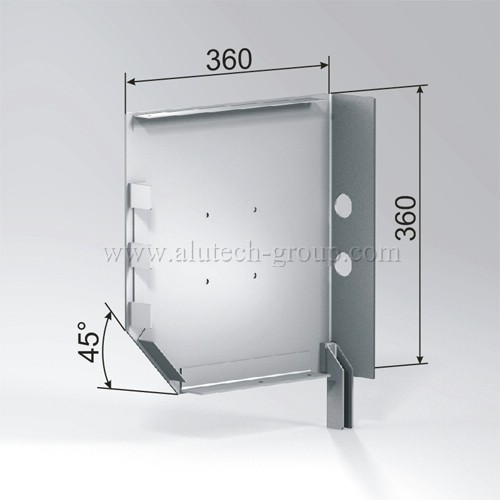

Для крышек боковых SF250a, SF300a,
SF360/S. Применяется совместно
со вставками IS3, IS10

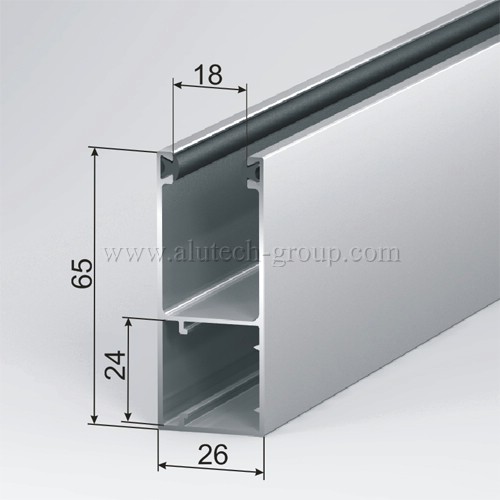

GRM65x26
Для крышек боковых SF137a...205a,
SF250/Sa, SF20/137...205,
SF-R/137...205, SF-QR/150...205.
Применяется совместно
со вставками IS3, IS10

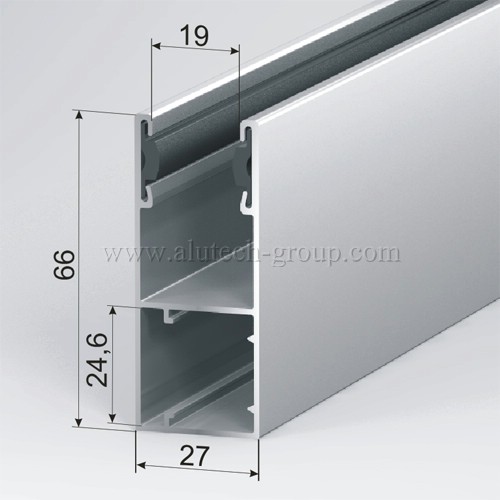

GRM66x27E(IE,BE)
Для крышек боковых SF137a...205a,
SF250/Sa, SF20/137...205,
SF-R/137...205, SF-QR/150...205.

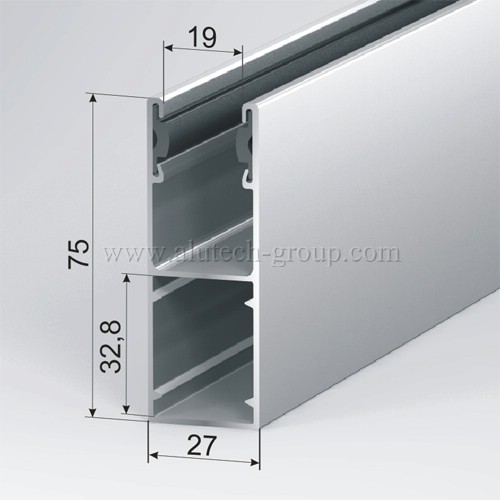

GR75x27E(IE,BE)
Для крышек боковых SF250a,
SF300a, SF360/S.

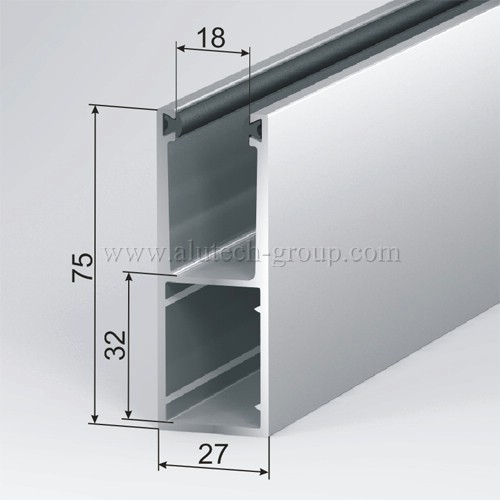

Шина GR75x27/S Усиленная
Для крышек боковых SF250a, SF300a,
SF360/S. Применяется совместно
со вставками IS3, IS10

след. пред.

Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

Октогональные валы

Октогональные валы производятся из высококачественной гальванизированной стали. Валы имеют перфорационные отверстия для тяговых пружин.

RT60x0,6

RT60x0,8

RT70x1,2

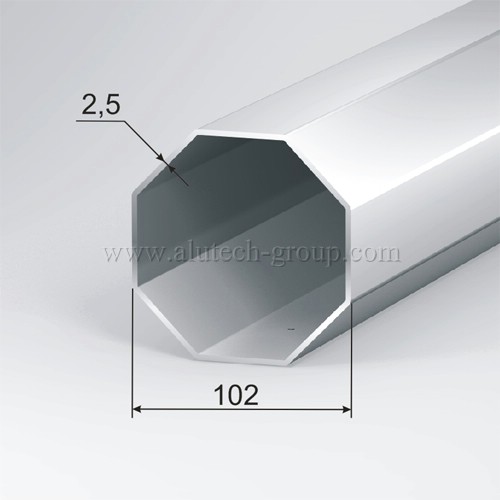

RT102x2,5

след. пред.

Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

Системы управления

Широкий ассортимент приводов и аксессуаров для управления роллетными решетками позволяет выбрать оптимальный вариант управления: как классический ручной привод, так и более комфортное и современное решение – многофункциональные электроприводы с интеллектуальными системами управления.

Ручное управление:

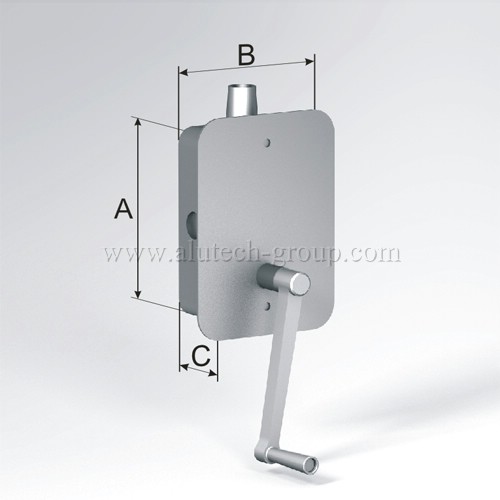

Воротковый привод (до 35 кг)

Вороток H150

Кордовый привод для внутреннего
монтажа (до 80 кг)

Кордовый привод для наружного
монтажа (до 80 кг)

след. пред.

Автоматическое управление:

• электроприводы со встроенным радиоуправлением, с системой распознавания препятствий, системой ручного аварийного подъема для управления воротами при отключении электроэнергии;

• элементы управления – от простых настенных выключателей до интеллектуальных систем управления: программируемых таймеров, датчиков света и тепла, ветра и дождя.


Подробная информация об электроприводах и автоматических системах управления содержится в разделе «Автоматика».

Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных решеток содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».
