Для создания нового объекта выбираете «Новый объект» или нажимаете клавишу Insert на клавиатуре – появляется окно «Общие данные», последовательно вносите необходимую Вам информацию и нажимаете далее, поочередно появляются окна «Статический расчет»/«Объектные данные»/ «Стекла и панели» куда также необходимо внести соответствующие данные, в том случае, если необходимо задать предварительные настройки объекта. После завершения ввода данных появляется окно, в котором необходимо создать новую позицию, это можно сделать следующими способами:

1. «Новый» на панели инструментов
2. На верхней панели меню закладка «Проект» => «Создать» => «Позиция»
3. В окне позиций щелкнуть правой кнопкой мыши и выбрать «Новый» => «Позиция»
4. Клавиша Insert на клавиатуре.

Далее открывается окно «Создать новую позицию»:

1. Необходимо присвоить номер позиции.
2. Краткое описание и описание модели – это информация, которая будет отображаться в отчетах.
3. Вы можете отнести позицию к определенной партии. Чтобы создать новую партию, нажмите напротив окна «Принадлежит к партии» кнопку «Новый» и введите новую партию.
4. Затем выберите систему профилей. У некоторых систем могут быть подсистемы.

Далее появляется окно «Сетка»

В закладке «Сетка» определяется структура позиции. Существует три способа создания позиции (построения конструкции):

1. Построение сетки (задание полей по ширине и по высоте);
2. Свободный ввод (модуль CAD);
3. Шаблоны.

Далее переходите к пошаговому построению конструкции.

В меню «Сетка» Вы вводите количество полей по ширине и по высоте (сетку). Максимальное число полей - 99. После того как вы ввели сетку, необходимо ввести размеры: общую ширину и ширину каждого поля (частичная ширина), а также общую и частичные высоты. Чтобы поля были равными по ширине/высоте, для частичной ширины/высоты оставьте статус «автоматически». Можно ввести непосредственно размер отдельного поля, либо ввести формулу, на-пример, Т/2 (Т – общий размер). Результат данной формулы будет автоматически рассчитан и поставлен в поле. Само уравнение не будет сохранено.

Далее построение в меню сетка осуществляется в соответствии с необходимыми Вам функциями («Функции» в меню «Сетка»): «Добавить поля»/«Удалить поля»/«Ширина»/«Высота»/«Наклоны»/«Арки» и т.д.

Рис. 1. Что такое меню «Сетка», как построить конструкцию в данном меню?

Для того чтобы окна отображались отдельно от фасада, необходимо выбрать: Настройки -> Главное меню -> и необходимо поставить галочку в поле «Показать заполнения отдельно»;

Да, можно. Для этого необходимо выбрать: Параметры статического расчета => Ветровая нагрузка, предельные значения, элементы. Данные могут быть введены при предварительных настройках объекта, могут быть изменены после создания позиции (правая клавиша мышки => правка => изменить данные статики).

Да: необходимая позиция объекта => правая клавиша мышки => правка => поменять систему;

Да, для этого необходимо выбрать Пользовательская БД =>Заполнения=> Стеклопакеты;

Да, необходимо выбрать: Элемент => Внутренний импост => Добавить свободные профили и определить начальную точку. Далее Вы можете выбрать два варианта постановки импоста: выбрать конечную точку либо задать угол. Затем нужно присвоить артикул данному профилю и выбрать вариант примыкания.

Да, необходимо выбрать: Сетка => Повороты;

Для создания отчета «Анализ материала» в Excel необходимо сделать следующее:

1. В верхнем меню выбираете «Настройки -> «Интерфейсы» -> «Excel» -> «Анализ материала»
2. Ставите галочку в поле «Activate Excel-Assignment»
3. Далее можно ввести шаблон, который Вы уже создали заранее, либо оставить поле шаблона пустым (тогда будет по умолчанию использоваться внутренний шаблон программы). В шаблон Вы можете внести логотип, создать какое-то оформление отчета.
4. При создании собственного шаблона, в поле «Распределения» задаете те параметры, которые Вы хотите видеть в отчете и задаете всем этим параметрам ячейки (например, чтобы в отчете отображалось наименование объекта, в столбце «Назначение Excel» задаете ячейку A1, и т.д.);

Выберите в верхнем меню Настройки -> Дополнительные установки -> закладка «Распечатки» -> Вывод размеров стекла в мм.;

После создания чертежа в CAD и его сохранения во внутренней базе данных, надо в Пользовательской БД выбрать «Разместить чертежи». ОБЯЗАТЕЛЬНО имя чертежа (имя задается ТОЛЬКО латиницей и без пробелов) должно совпадать с артикулом в экономических данных!!!

Необходимо выбрать функцию импорт/экспорт во внутренней программе «Библиотека позиций». Формат пересылки *.lip.

В верхней панели меню выберите Настройки -> Иностранные валюты. У Вас откроется список всех внесенных в программу денежных единиц. По умолчанию программа привязана к Евро и цена материала внесена в привязке к Евро. То есть Вам необходимо выбрать необходимую валюту и задать курс к Евро. В данной таблице этот курс сохранится с указанием даты установки данного курса.

Чтобы расчет производился в необходимой валюте, в настройке «Расчетные данные» (Пользовательская БД) нужно задать валюту:

Рис. 2. Как установить курсы валют?

В программе есть понятие «Отступы с конца хлыста», «Ширина распила», «Используемые остаточные длины». Эти все данные можете задать самостоятельно для своего производства: Пользовательская БД -> Системные артикулы. Для каждого артикула можно задать свои длины:

Рис. 3. Как установить нормы обрезков профилей?

С помощью закладки «Опти-Данные» в левом нижнем углу можно выбрать сразу группу профилей, для которых эти данные будут совпадать.

Если же необходимо, чтобы выводился именно заданный процент, то он задается в расчетных данных: Пользовательская БД -> Расчетные данные.

Рис. 4. Как установить нормы обрезков профилей?

Здесь можно создать свою собственную схему расчета со своими требованиями: задать валюту, проставить налоги и т.п. Здесь же можно задать процент обрезков (который будет применяться для всего проекта).

Рис. 5. Как установить нормы обрезков профилей?

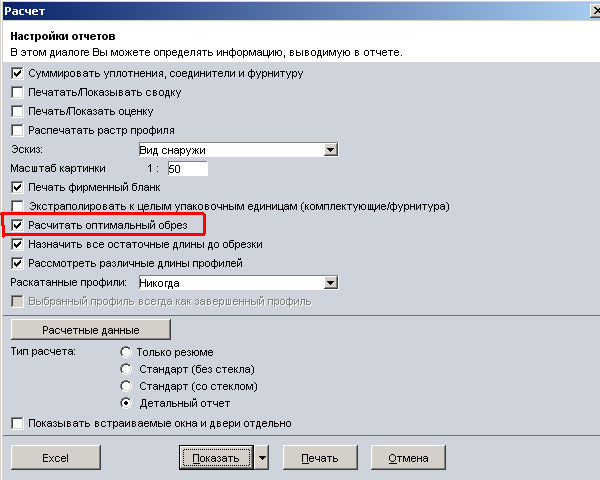

Далее, при выборе отчета «Расчет», если стоит птичка в пункте «Рассчитать оптимальный обрез», то программа будет автоматически высчитывать обрезки исходя из упаковки/хлыста. То есть, если необходимо, чтобы процент обрезков соответствовал заданному в Расчетных данных, необходимо убрать птичку с данного пункта.

Рис. 6. Как установить нормы обрезков профилей?

Изначально создаете *.xls файл для импорта по следующему образцу: Код; Цена

Наименование столбцов не прописываете!!

Код – код позиции.

Цена – ставите необходимую цену.

- Сохраняете данную таблицу в формате *.csv.

- В пользовательской БД открываете вкладку «Расчетные данные»:

Рис. 7. Как в программу импортировать цены?

1. В появившемся окне задаете новый набор расчетных данных либо изменяете уже существующий.
2. В открывшемся окне расчетных данных выбираете вкладку внизу окна «Ввести спец.цены»
3. Далее в появившемся окне выбираете «Импорт»:
4. Вносим данные во все ячейки появившегося окна:

Рис. 8. Как в программу импортировать цены?

Тип файла – обязательно CSV!!! Если программа выдаст ошибку «Формат файла не соответствует отобранному», то выберите тип файла повторно.

- В появившемся окне выберите наименование для второго столбца, который по умолчанию стоит без названия:

Рис. 9. Как в программу импортировать цены?

Данному столбцу необходимо присвоить наименование «Цена».

Рис. 10. Как в программу импортировать цены?

- Переходите в следующее окно, где проверяете правильность импортируемых цен;

- Далее в следующее окно:

Рис. 11. Как в программу импортировать цены?

В верхней части окна прописаны все артикулы, цены на которые Вы импортируете в программу. В нижней части окна – все артикулы, цены на которые не могут быть импортированы (например, не соответствует наименование в Вашей таблице наименованию в программной базе данных для импортируемого артикула).

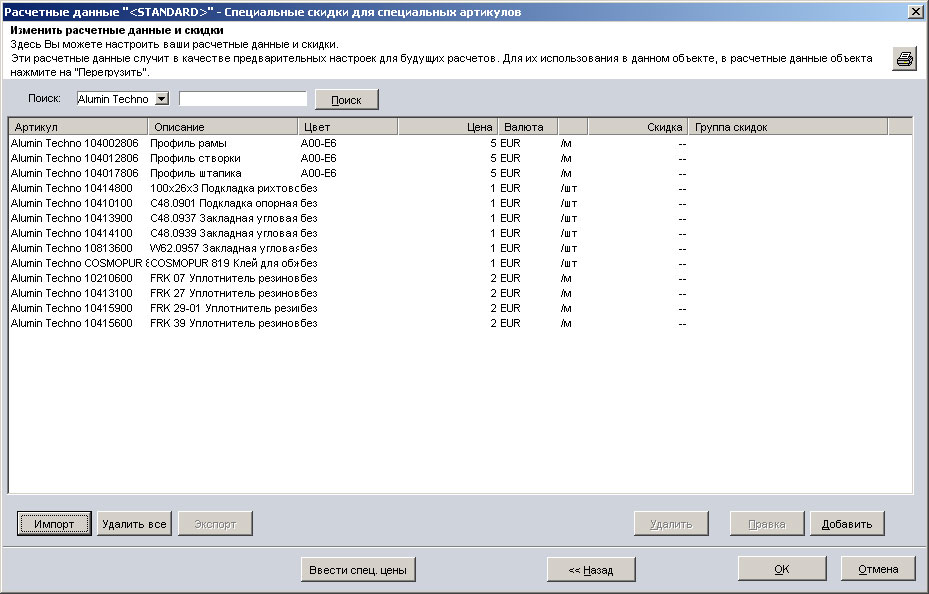

- Нажимаете кнопку «Импорт» и появляется следующее окно:

Рис. 12. Как в программу импортировать цены?

В данном окне Вы также можете вносить правки, добавлять новые артикулы и т.д.

Чертеж сохраняете в формате *.dwg.

1. Открываете AluPRO. Начинаете построение новой позиции.
2. Задаете стандартные данные для новой позиции:
3. Переходите в закладку «Сетка» (Нажимаем «ОК»).
4. Сразу же выбираете функцию «Редактирование в CAD»:
5. В появившемся сообщении нажмите OK:
6. Открылась внутренняя программа CAD. В ней выбираете Файл -> Импортировать.
7. Выбираете сохраненный файл
8. Обратите внимание, чтобы стояла птичка в следующем поле:
9. Загружена конструкция. Нажимаете «Далее» и переходите в программе AluPRO сразу в закладку «Элемент».

Рис. 13. Как импортировать чертеж из Autocad?

Да, для этого необходимо выбрать:

Элемент => Заполнение полей/Вставки => выбираете профильную систему => переходите к пошаговому построению заполнения.

Рис. 14. Что делать, если при внесении фурнитуры неправильно отображается направление открывания?

Для того чтобы фурнитура отображалась правильно необходимо изменить следующие настройки: Настройки -> Ввод элементов -> Отображение -> Вид направления открывания -> надо выбрать DIN (Европа).

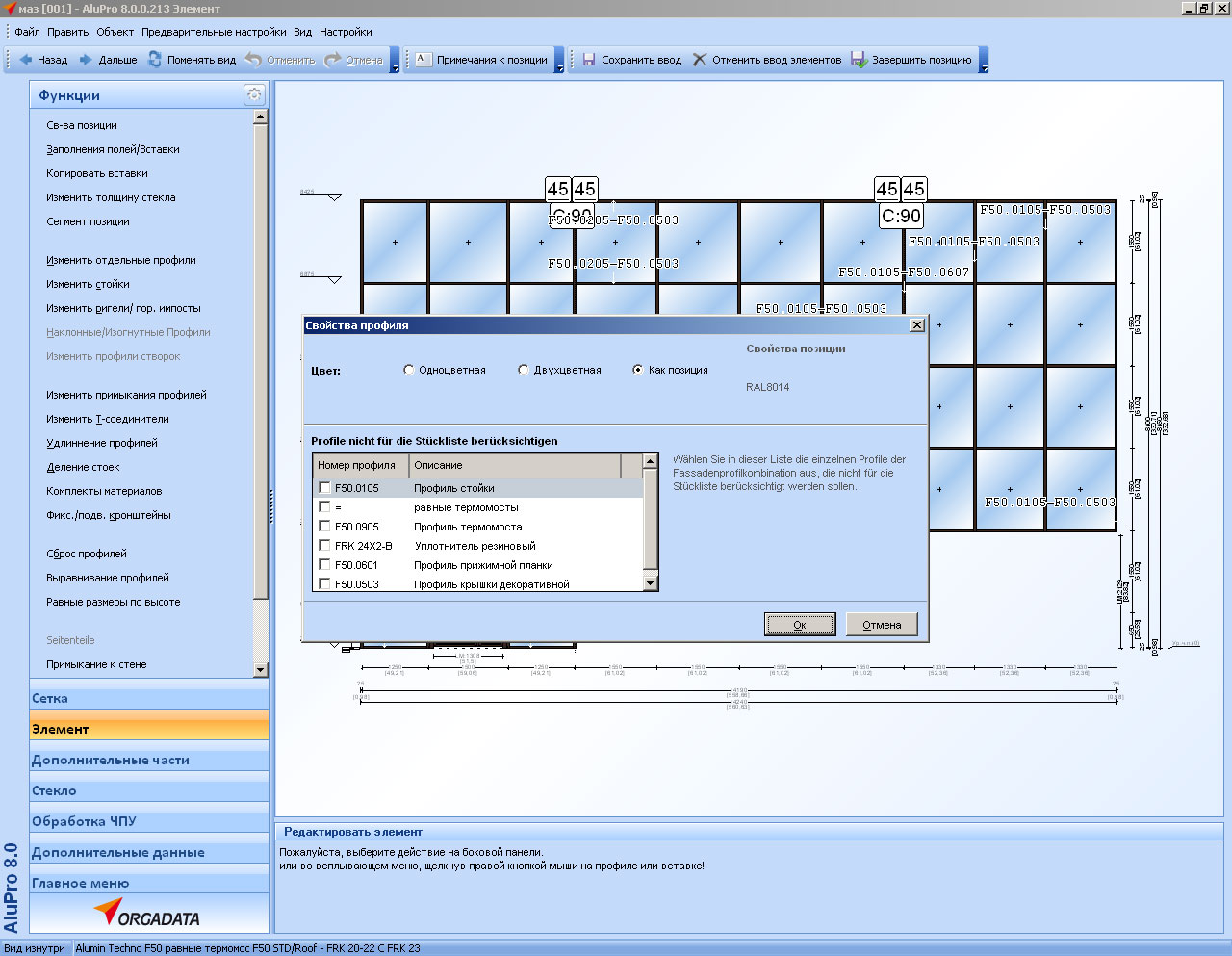

В закладке элемент наведите курсор на профиль, который должен быть виртуальным, затем правой клавишей мыши вызовите контекстное меню (править/свойства профиля).

Рис. 15. Как задать виртуальную стойку/ригель?

Отмечаете позиции, которые не должны рассчитываться.

Да. Для этого в Главном меню заказа в правой части экрана выберите «Исключения профилей» => щелкните правой кнопкой мыши по «Специальные длины не применяются» и выберите «Использовать специальные длины».

Вы можете просмотреть сечение в любой момент построения конструкции, для этого необходимо: навести курсор на отображение позиции, правой клавишей мыши вызвать контекстное меню и выбрать вкладку сечение. Для отображения только узлов выбираете «показать разорванное сечение», для отображения действительных размеров заполнения – «показать фактический размер стекла».

Сечение можно экспортировать в AutoCad напрямую, а также в любой другой 2D редактор, поддерживающий формат файла dwg.

Рис. 16. Как просмотреть сечение во время построения конструкции?

Да. Для этого Вам необходимо после завершения построения конструкции войти во вкладку сечение. Сделать это можно вызвав правой клавишей мыши контекстное меню и выбрав вкладку сечение либо использовать вкладку «сечение» на панели инструментов (задать сечение можно по линии либо точке).

Рис. 17. Можно ли экспортировать позицию в AutoCad со всеми необходимыми сечениями?

Рис. 18. Можно ли экспортировать позицию в AutoCad со всеми необходимыми сечениями?

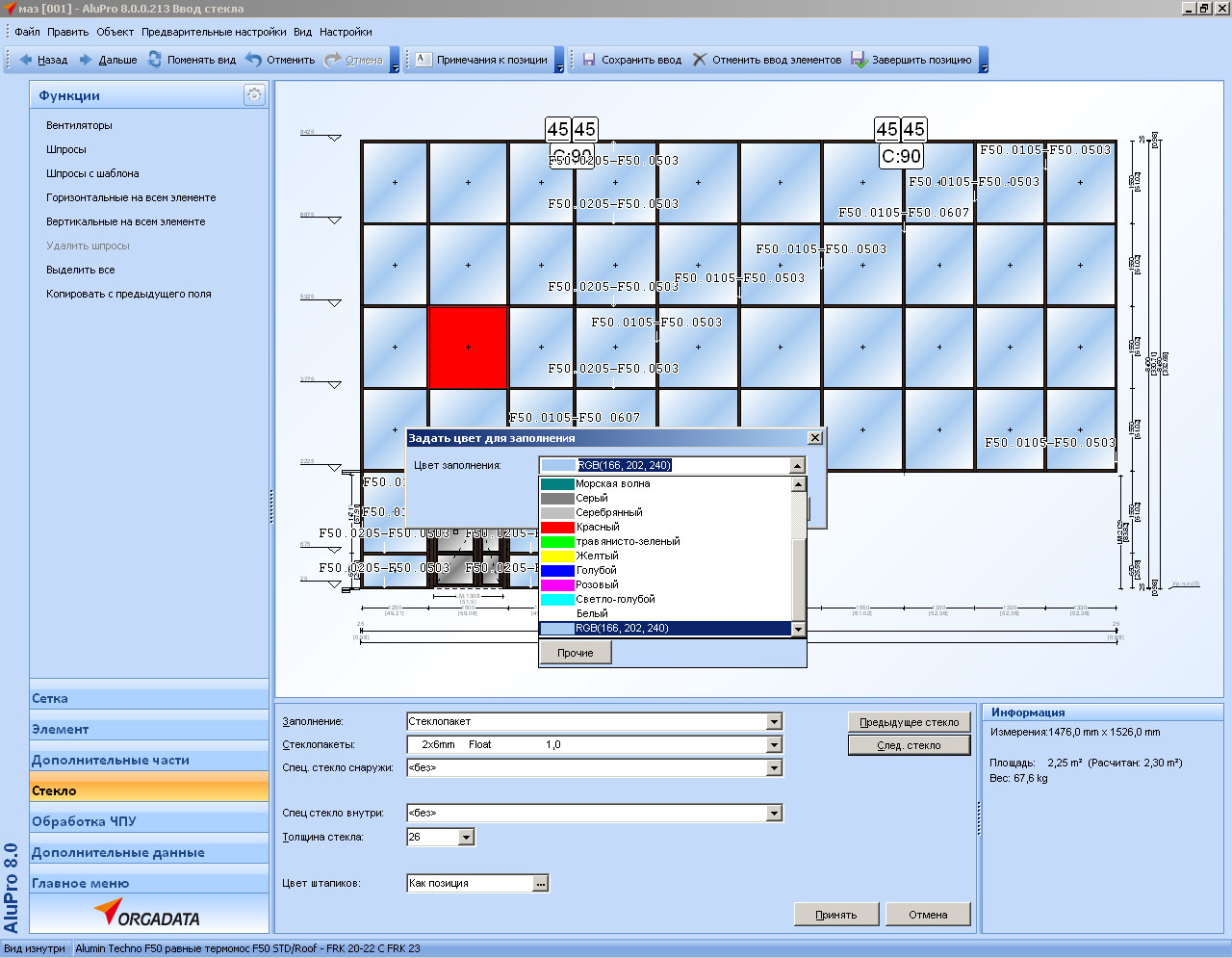

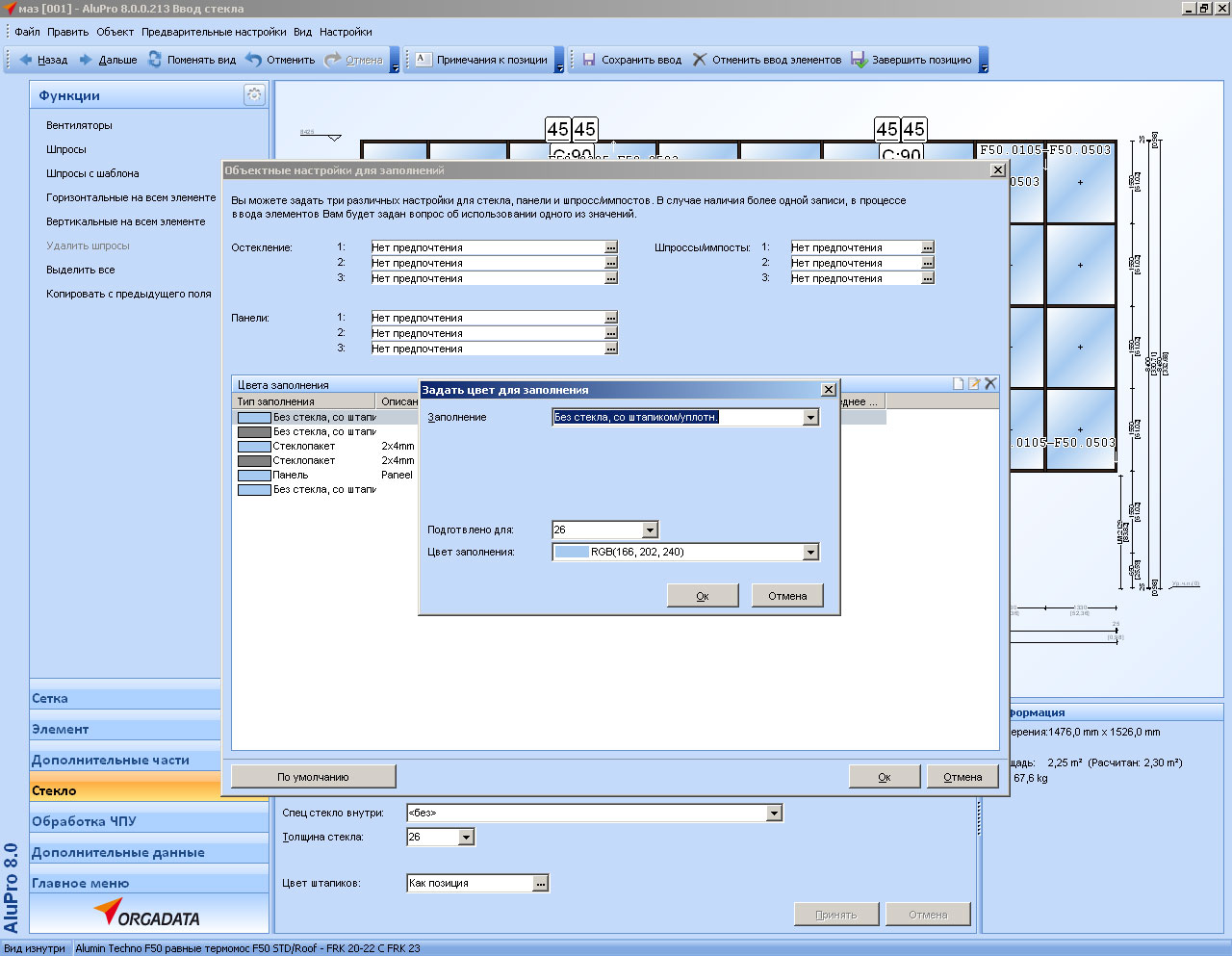

Да, это можно задать в предварительных настройках объекта либо при построении конструкции в меню «стекло» (программа сама запросит необходимость задания цвета для заполнения).

Рис. 19. В конструкции несколько заполнений, можно ли для наглядности как-либо выделить различные заполнения?

Рис. 20. В конструкции несколько заполнений, можно ли для наглядности как-либо выделить различные заполнения?

Да, необходимо выбрать закладку экспорт/объект и отметить позиции в объекте, которые необходимо переслать.

Рис. 21. Возможно ли экспортировать созданный объект для последующей пересылки?

Да, переходите в закладку «элемент», вызываете правой клавишей контекстное меню, выбираете вкладку копировать/вставка, затем выбираете поле, куда необходимо добавить вставку и нажимаете принять, во всплывшем окне можете поменять петли и добавить другую необходимую информацию.

Рис. 22. Построил конструкцию со встроенным окном (дверью), возможно ли копировать заполнение для последующей вставки?

Рис. 23. Построил конструкцию со встроенным окном (дверью), возможно ли копировать заполнение для последующей вставки?

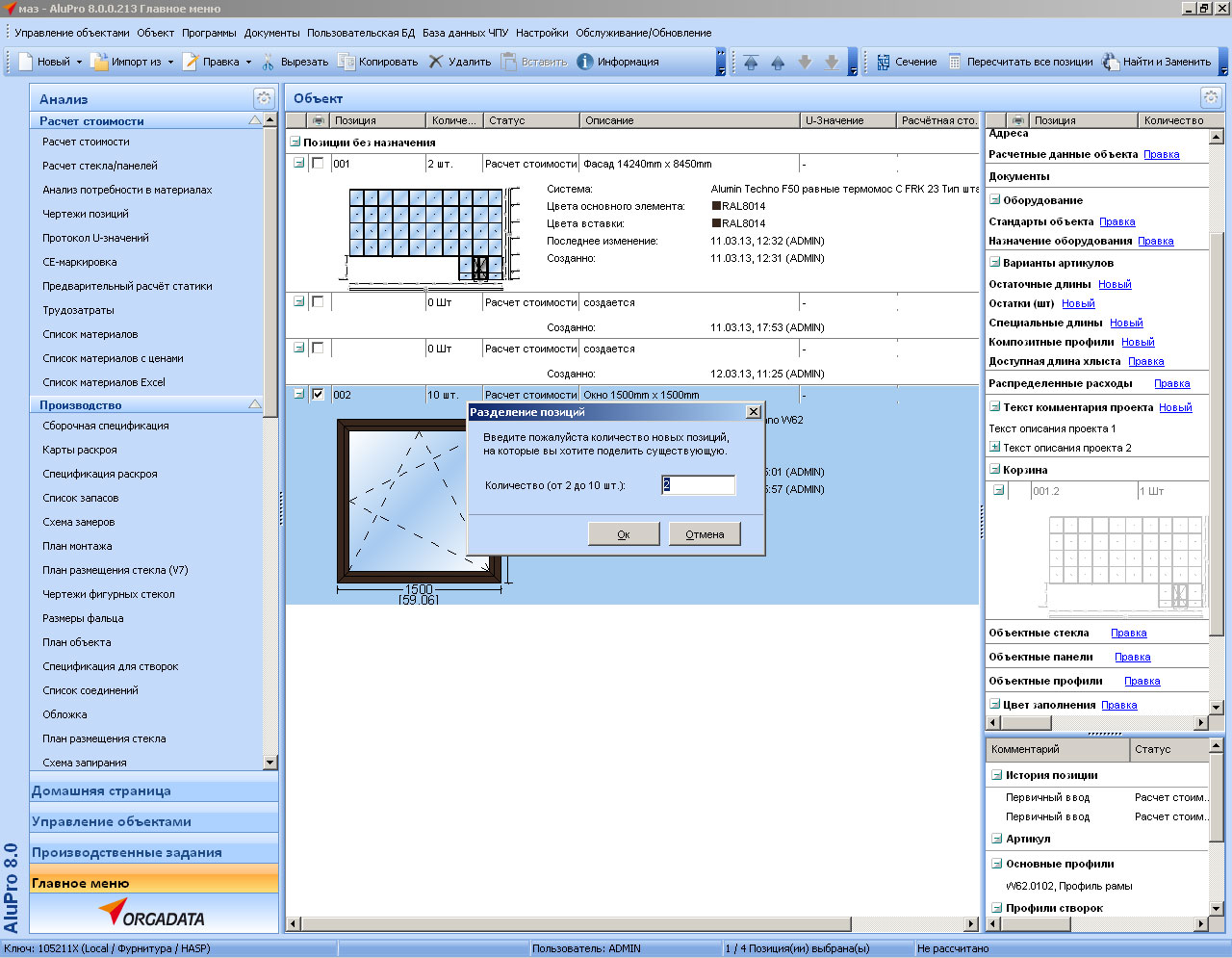

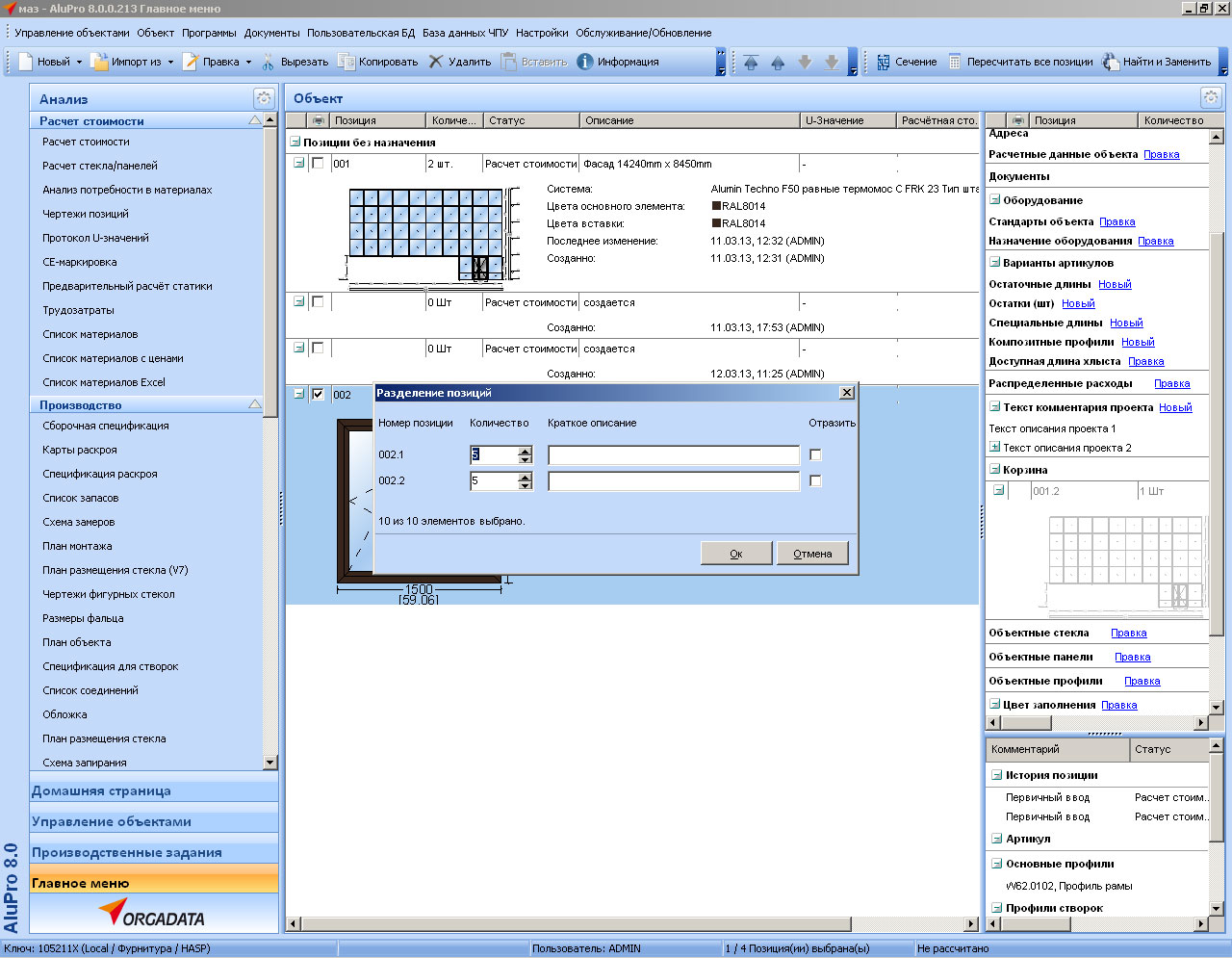

Для этого в закладке объект необходимо выбрать нужную Вам позицию и следовать инструкции :

Рис. 24. Создана конструкция – дверь (окно), несколько изделий, как оперативно поменять направление открывания (с правого на левое) на половине изделий?

Рис. 25. Создана конструкция – дверь (окно), несколько изделий, как оперативно поменять направление открывания (с правого на левое) на половине изделий?

Рис. 26. Создана конструкция – дверь (окно), несколько изделий, как оперативно поменять направление открывания (с правого на левое) на половине изделий?

Программа автоматически напоминает о необходимости обновления, дополнительно в закладке «домашняя страница» есть ярлык «обновления», посредством которого можно запустить обновление.

Если у Вас отсутствует активное подключение к интернет – Вы всегда можете скачать обновления вручную из аккаунта ключа и установить самостоятельно.

Да возможно, для этого необходимо перейти на домашнюю страницу и выбрать ярлык «информация». За неделю до окончания срока активации программа сама напоминает о необходимости продления лицензии.

Рис. 27. Возможно ли просмотреть информацию об окончании срока действия лицензии?

Рис. 28. Возможно ли просмотреть информацию об окончании срока действия лицензии?

Да, для этого необходимо при построении конструкции необходимо выбрать вкладку «вид»/ 3-х мерный вид.

Рис. 29. Построил полигональный фасад, возможно ли просмотреть фасад в 3D?

Рис. 30. Построил полигональный фасад, возможно ли просмотреть фасад в 3D?

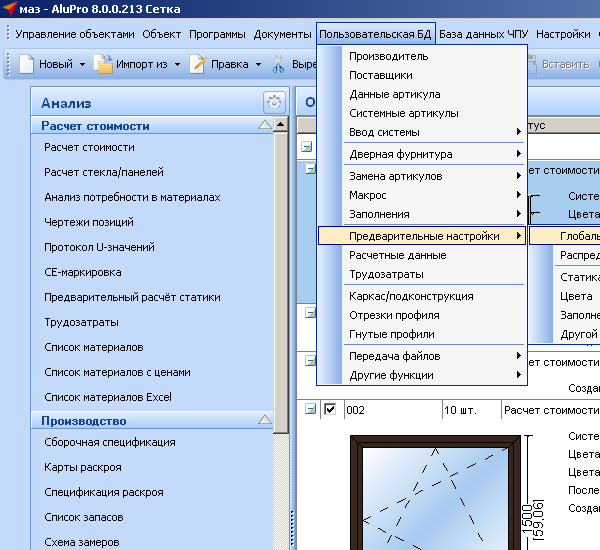

Да, для этого необходимо задать настройки в: «пользовательская база данных»/ «предварительные настройки»/ «глобальные предварительные настройки», выбрать профильную систему и задать предпочтения.

Рис. 31. Очень много однотипных конструкций, возможно ли ускорить построение, задав предварительно некоторые настройки для систем?
